No vasto universo da arquitetura, poucos elementos possuem a capacidade de influenciar tão profundamente a percepção, a funcionalidade e a estética de um espaço quanto a janela. Mais do que um mero orifício na parede, a janela é um portal entre o interior e o exterior, um filtro de luz, um regulador térmico e acústico, e um elemento de design que pode definir a personalidade de uma edificação. Dominar a arte de como desenhar uma janela não é apenas uma habilidade técnica; é uma sensibilidade que equilibra forma, função, contexto e aspiração.
Este guia definitivo da Arqpedia foi meticulosamente elaborado para arquitetos, designers de interiores, estudantes e entusiastas que desejam aprofundar seus conhecimentos e aprimorar suas técnicas no desenho de janelas. Abordaremos desde os princípios mais básicos até as nuances mais complexas, explorando a rica tapeçaria de possibilidades que este elemento arquitetônico oferece. Nosso objetivo é fornecer um compêndio abrangente que o capacite a criar janelas não apenas esteticamente agradáveis, mas também altamente eficientes, duráveis e em perfeita sintonia com o projeto como um todo.
2. Princípios Fundamentais do Desenho de Janelas: Luz, Ventilação e Vista
Antes de mergulharmos nas especificidades do desenho, é crucial compreender os pilares que sustentam a concepção de qualquer abertura. Uma janela bem projetada é o resultado da harmonização de três princípios fundamentais: iluminação natural, ventilação e a qualidade da vista.
2.1. Iluminação Natural: O Papel Essencial da Luz no Espaço
A luz natural é um dos recursos mais valiosos que podemos incorporar em nossos projetos. Ela não apenas reduz a necessidade de iluminação artificial, gerando economia de energia, mas também impacta diretamente o bem-estar dos ocupantes, melhorando o humor, a produtividade e a percepção do espaço. Ao desenhar uma janela, considere:
- Orientação Solar: A posição do sol ao longo do dia e das estações é determinante. Janelas voltadas para o norte (no hemisfério sul) recebem luz mais constante e difusa, ideal para ambientes de trabalho. Janelas a leste recebem o sol da manhã, suave e convidativo. A oeste, o sol da tarde pode ser intenso e gerar calor excessivo, exigindo soluções de sombreamento. Ao sul, a luz é mais indireta e constante.
- Intensidade e Qualidade da Luz: O tamanho e a forma da janela influenciam a quantidade de luz. Vidros específicos (translúcidos, jateados) podem difundir a luz, enquanto brises e beirais controlam a entrada direta.
- Uniformidade da Iluminação: Evite contrastes excessivos entre áreas muito iluminadas e muito escuras. Múltiplas janelas menores ou janelas com aberturas superiores (bandeiras) podem distribuir melhor a luz.
2.2. Ventilação Natural: Conforto Térmico e Qualidade do Ar
A ventilação natural é vital para manter um ambiente saudável e confortável, removendo o ar viciado, controlando a umidade e dissipando o calor. O desenho da janela deve facilitar esse processo:
- Ventilação Cruzada: Posicione janelas em paredes opostas para permitir que o ar flua através do ambiente.
- Efeito Chaminé: Janelas em diferentes alturas podem criar um fluxo de ar ascendente, onde o ar quente sobe e sai pelas aberturas superiores, puxando o ar fresco pelas aberturas inferiores.
- Área de Abertura: Calcule a área mínima de ventilação necessária. A NBR 15575 (Edificações Habitacionais - Desempenho) estabelece requisitos de desempenho para ventilação, que variam conforme o tipo de ambiente e a zona bioclimática. Geralmente, a área de ventilação deve ser de no mínimo 6% a 1/10 da área do piso do cômodo, mas isso pode variar.
- Controle: Considere o tipo de abertura da janela (maxim-ar, basculante, correr) para controlar o fluxo de ar de acordo com as necessidades e condições climáticas.
2.3. A Vista: Conexão com o Exterior e Valorização do Espaço
Uma janela não é apenas para ver, mas também para ser vista. A vista oferecida pela janela é um elemento psicológico e estético poderoso:
- Enquadramento: Pense na janela como uma moldura para uma pintura viva. O que você quer destacar? Uma paisagem natural, um jardim, um elemento arquitetônico interessante?
- Privacidade: Equilibre a necessidade de vista com a de privacidade. Vidros translúcidos, persianas ou a própria orientação da janela podem gerenciar essa relação.
- Conexão Visual: Janelas grandes ou de canto podem criar uma sensação de continuidade entre o interior e o exterior, expandindo visualmente o espaço.

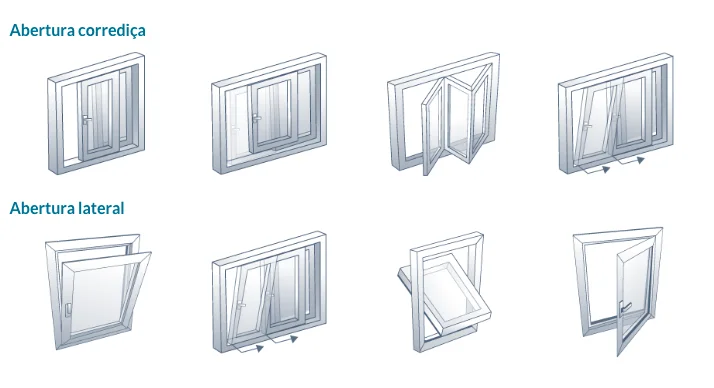

3. Tipos de Janelas: Funcionalidade e Estética em Harmonia
A variedade de tipos de janelas é imensa, cada uma com características próprias de abertura, vedação, estética e aplicação. A escolha do tipo certo é crucial para o sucesso do projeto.
3.1. Janelas de Abrir (Giro ou Batente)
São as janelas mais tradicionais, onde as folhas giram em torno de um eixo vertical ou horizontal.
- De Abrir com Eixo Vertical (Casement): Abrem para fora ou para dentro, como uma porta. Oferecem excelente ventilação, pois a folha aberta pode direcionar o fluxo de ar.
- De Abrir com Eixo Horizontal (Basculante ou Maxim-Ar):
- Basculante: Abre para dentro na parte superior, ideal para banheiros e áreas de serviço, proporcionando privacidade e ventilação controlada.
- Maxim-Ar: Abre para fora na parte inferior, permitindo ventilação mesmo em dias de chuva leve, pois a folha atua como um pequeno toldo.
3.2. Janelas de Correr
As folhas deslizam horizontalmente sobre trilhos. São ideais para espaços onde não há área para a abertura das folhas. Podem ter 2, 3 ou 4 folhas.
- Vantagens: Não ocupam espaço interno ou externo, boa para grandes vãos.
- Desvantagens: Nunca abrem 100% do vão (geralmente 50% ou 2/3), a vedação pode ser um desafio se não forem de boa qualidade.
3.3. Janelas Pivotantes
As folhas giram em torno de um eixo central ou descentralizado, vertical ou horizontal. Oferecem um efeito estético interessante e boa ventilação.
- Vantagens: Design moderno, ventilação controlada, podem ser grandes.
- Desvantagens: Exigem espaço interno e externo para abertura, vedação pode ser complexa.
3.4. Janelas Guilhotina (Vertical Slider)
As folhas deslizam verticalmente, sobrepondo-se. Comuns em arquitetura clássica. Geralmente, a folha inferior sobe.
- Vantagens: Estilo tradicional, não ocupam espaço lateral.
- Desvantagens: Ventilação limitada (metade do vão), vedação pode ser um problema.
3.5. Janelas Fixas
Não abrem. São usadas exclusivamente para iluminação e vista, ou como parte de um conjunto com outras janelas operáveis.
- Vantagens: Excelente vedação (térmica e acústica), máxima área de vidro, custo geralmente menor.
- Desvantagens: Não permitem ventilação.
3.6. Janelas Venezianas e Brises
Não são tipos de abertura, mas elementos complementares que controlam luz, ventilação e privacidade.
- Venezianas: Podem ser integradas à janela ou externas, com lâminas que regulam a entrada de luz e ar.
- Brises: Elementos de sombreamento externos que controlam a incidência solar direta. Podem ser fixos ou móveis.
4. Materiais e Acabamentos: Definindo a Personalidade da Janela
A escolha do material da esquadria e do tipo de vidro é tão importante quanto o mecanismo de abertura, influenciando diretamente a durabilidade, o desempenho térmico e acústico, a manutenção e a estética da janela.
4.1. Esquadrias: Opções e Características
4.1.1. Madeira
Características: Tradicional, natural, excelente isolante térmico e acústico. Permite diversos acabamentos (verniz, pintura). Exige manutenção periódica (lixamento, repintura/revernizagem).
Vantagens: Estética acolhedora, renovável (se de manejo sustentável), boa durabilidade com manutenção adequada.
Desvantagens: Custo mais elevado, sensível à umidade e insetos se não tratada, exige manutenção frequente.
4.1.2. Alumínio
Características: Leve, resistente à corrosão, durável, baixa manutenção. Pode ser anodizado ou pintado em diversas cores.
Vantagens: Versátil, leve, não enferruja, boa relação custo-benefício. Permite perfis finos, maximizando a área envidraçada.
Desvantagens: Condutor térmico (pode gerar pontes térmicas, a menos que seja utilizado perfil com ruptura de ponte térmica), isolamento acústico inferior a outros materiais se não houver tratamento específico.
4.1.3. PVC (Cloreto de Polivinila)
Características: Excelente isolante térmico e acústico, resistente à umidade e corrosão, baixa manutenção.
Vantagens: Alta eficiência energética, boa estanqueidade, durabilidade, fácil limpeza.
Desvantagens: Custo inicial mais alto que o alumínio, menor variedade de cores e texturas que madeira ou alumínio pintado, pode amarelar com exposição prolongada ao sol de baixa qualidade.
4.1.4. Ferro/Aço
Características: Robustas, permitem perfis muito finos para grandes vãos. Exigem tratamento anticorrosivo (galvanização, pintura eletrostática).
Vantagens: Resistência estrutural, design industrial, durabilidade com tratamento adequado.
Desvantagens: Pesado, propenso à corrosão se não tratado, condutor térmico, manutenção da pintura pode ser necessária.
4.2. Vidros: Performance e Estética
O vidro é o componente mais importante da janela para a passagem de luz e a interação com o exterior. Sua escolha afeta diretamente o desempenho térmico, acústico e de segurança.
- Vidro Comum (Float): O mais básico, transparente. Não oferece grandes vantagens térmicas ou acústicas.
- Vidro Temperado: Mais resistente a impactos (5x mais que o comum) e, quando quebra, fragmenta-se em pequenos pedaços não cortantes, aumentando a segurança.
- Vidro Laminado: Composto por duas ou mais lâminas de vidro unidas por uma película de PVB (polivinil butiral). Em caso de quebra, os fragmentos ficam aderidos à película, mantendo a integridade do vão. Oferece bom isolamento acústico e proteção contra raios UV.
- Vidro Insulado (Duplo ou Termoacústico): Duas ou mais lâminas de vidro separadas por uma câmara de ar ou gás inerte (argônio). Excelente isolante térmico e acústico. Essencial em regiões com grandes variações de temperatura ou alto ruído.
- Vidros de Controle Solar: Possuem revestimentos especiais (baixa emissividade - Low-E) que filtram parte da radiação solar, reduzindo a entrada de calor e os raios UV, sem comprometer a luminosidade.
- Vidros Serigrafados ou Jateados: Para privacidade ou efeitos decorativos, difundem a luz.
5. Considerações Técnicas Essenciais no Projeto de Janelas
O desenho de uma janela vai muito além da estética; envolve uma série de decisões técnicas que garantem sua funcionalidade, durabilidade e conformidade com as normas.
5.1. Dimensionamento e Proporção
O tamanho e a proporção da janela devem estar em harmonia com a edificação e o ambiente.
- Altura do Peitoril: A NBR 9050 (Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos) estabelece que o peitoril de janelas em áreas de circulação ou que possam ser usadas como apoio deve ter no mínimo 1,10m de altura para segurança. Em outros casos, o peitoril pode ser mais baixo para permitir a vista sentado ou mais alto para privacidade.
- Largura e Altura: Devem ser proporcionais à parede e ao cômodo. Janelas muito grandes podem comprometer a estrutura da parede e gerar excesso de calor ou frio.
- Relação com o Vão: Considere a relação entre a área da janela e a área do piso do cômodo. Para iluminação, a NBR 15575 sugere uma área de iluminação de no mínimo 1/8 da área do piso.
5.2. Vedação e Estanqueidade
A vedação contra água e ar é crucial para o conforto térmico, acústico e a durabilidade da construção.
