Como Fazer Telhado no Revit: O Guia Definitivo para Iniciantes
- Introdução: Desmistificando a Criação de Telhados no Revit
- Os 2 Métodos Principais: Telhado por Perímetro e por Extrusão
- Passo a Passo: Criando um Telhado por Perímetro (Roof by Footprint)
- Passo a Passo: Criando um Telhado por Extrusão (Roof by Extrusion)
- Editando seu Telhado: Ajustando Inclinação, Altura e Materiais
- Dicas e Truques para Telhados Perfeitos
- Adicionando Detalhes: Telhas e Madeiramento
- Perguntas Frequentes
Introdução: Desmistificando a Criação de Telhados no Revit
Para muitos iniciantes no Revit, a criação de telhados parece uma das tarefas mais complexas e intimidadoras do software. No entanto, com uma compreensão clara dos conceitos e das ferramentas disponíveis, você descobrirá que o Revit oferece um sistema incrivelmente poderoso e flexível para modelar praticamente qualquer tipo de cobertura. Este guia completo irá conduzi-lo através dos métodos fundamentais, desde a criação de um simples telhado de quatro águas até formas mais complexas, transformando a frustração em confiança.
A grande vantagem de modelar telhados no Revit, em vez de simplesmente desenhá-los em 2D, é que o modelo 3D é gerado automaticamente, e qualquer alteração na inclinação ou no perímetro é instantaneamente refletida em todas as vistas (plantas, cortes e elevações), garantindo um projeto perfeitamente coordenado.

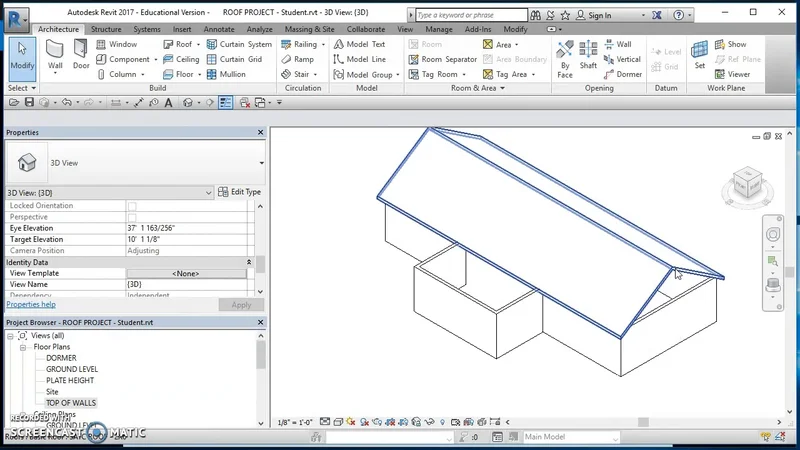

Os 2 Métodos Principais: Telhado por Perímetro e por Extrusão
O Revit oferece duas ferramentas principais para a criação de telhados, cada uma adequada para um tipo diferente de design:
- Telhado por Perímetro (Roof by Footprint): Este é o método mais comum e versátil, usado para a grande maioria dos telhados (de uma, duas, quatro ou múltiplas águas). Ele funciona a partir do desenho do contorno 2D do telhado, geralmente sobre a planta de piso superior. Você desenha o perímetro e define quais arestas terão inclinação.
- Telhado por Extrusão (Roof by Extrusion): Este método é usado para telhados com formas mais complexas ou perfis curvos, como telhados de barril ou com formas livres. Ele funciona a partir do desenho do perfil 2D do telhado em uma vista de elevação ou corte, que é então "extrudado" (esticado) para criar a profundidade da cobertura.
Passo a Passo: Criando um Telhado por Perímetro (Roof by Footprint)
Vamos criar um telhado de quatro águas para uma casa retangular. Este é o exercício fundamental para dominar a ferramenta.
- Vá para a Vista Correta: No Navegador de Projeto, vá para a planta de piso onde o telhado será apoiado (por exemplo, "Nível 2" ou "Cobertura").
- Ative o Comando: Vá para a aba Arquitetura e, no painel Construir, clique em Telhado > Telhado por Perímetro.
- Desenhe o Perímetro: O Revit entrará no modo de croqui. Use as ferramentas de desenho (Linha, Retângulo, etc.) para desenhar o contorno exato do seu telhado. A ferramenta Selecionar Paredes é muito útil aqui, pois permite que você clique nas paredes externas e o Revit cria o perímetro automaticamente, incluindo a opção de definir um beiral (Overhang).
- Defina as Inclinações: Por padrão, todas as linhas do perímetro terão a opção Define a inclinação do telhado marcada, indicada por um pequeno símbolo de triângulo ao lado de cada linha. Para um telhado de quatro águas, mantenha todas as linhas com essa opção ativada.
- Ajuste a Inclinação: Selecione uma das linhas e, na Paleta de Propriedades, você verá o parâmetro Inclinação. O padrão é geralmente 30°. Você pode alterar este valor para o que desejar.
- Conclua o Croqui: Clique no botão verde de confirmação (✔) para finalizar a criação do telhado.
- Visualize em 3D: Vá para a sua vista 3D para ver o resultado. O Revit terá criado um telhado de quatro águas perfeito.
Passo a Passo: Criando um Telhado por Extrusão (Roof by Extrusion)
Este método é ideal para telhados curvos ou com perfis personalizados.
- Vá para uma Vista de Elevação: Escolha uma vista lateral do seu projeto (Elevação Sul, Leste, etc.).
- Ative o Comando: Vá para a aba Arquitetura > Telhado > Telhado por Extrusão.
- Selecione um Plano de Trabalho: O Revit pedirá para você definir em qual plano irá desenhar. A opção "Selecionar um plano" é a mais comum. Clique nela e selecione a face de uma parede externa que esteja paralela à sua vista.
- Defina o Nível: Confirme o nível de referência para o telhado.
- Desenhe o Perfil: O Revit entrará no modo de croqui. Desenhe o perfil 2D do seu telhado. Pode ser um arco, uma spline ou qualquer forma personalizada. Lembre-se que deve ser uma linha aberta, não um polígono fechado.
- Conclua o Croqui: Clique no botão verde de confirmação (✔).
- Ajuste a Profundidade: O Revit criará o telhado com uma profundidade padrão. Vá para a vista 3D ou para uma planta de piso e use as alças de forma (setas azuis) para arrastar as extremidades do telhado até a profundidade desejada.
Editando seu Telhado: Ajustando Inclinação, Altura e Materiais
Depois de criado, o telhado no Revit é totalmente paramétrico.
- Para editar o perímetro: Selecione o telhado e clique em Editar perímetro na faixa de opções. Você voltará ao modo de croqui para fazer alterações.
- Para alterar a inclinação: Você pode editar o perímetro e alterar o valor na paleta de propriedades, ou pode usar as Setas de inclinação para criar inclinações mais complexas.
- Para alterar a altura: Selecione o telhado e, na Paleta de Propriedades, ajuste o Deslocamento da base a partir do nível.
- Para alterar o material e a espessura: Selecione o telhado, clique em Editar tipo na Paleta de Propriedades e, em seguida, em Estrutura > Editar. Aqui você pode duplicar o tipo de telhado, alterar sua espessura e definir as camadas de materiais (estrutura, acabamento, etc.).
Dicas e Truques para Telhados Perfeitos
- Anexar Paredes ao Telhado: Depois de criar o telhado, as paredes abaixo dele podem não estar conectadas. Selecione uma parede (ou várias, usando a tecla Ctrl), clique em Anexar topo/base na faixa de opções e, em seguida, clique no telhado. A parede se estenderá automaticamente até encontrar a parte inferior da cobertura.
- Telhados com Múltiplas Inclinações: Dentro do mesmo croqui de perímetro, você pode selecionar diferentes linhas e atribuir a elas diferentes valores de inclinação, criando telhados mais complexos.
- Aberturas no Telhado: Para criar aberturas para chaminés ou claraboias, use o comando Abertura > Por face ou Vertical na aba Arquitetura.

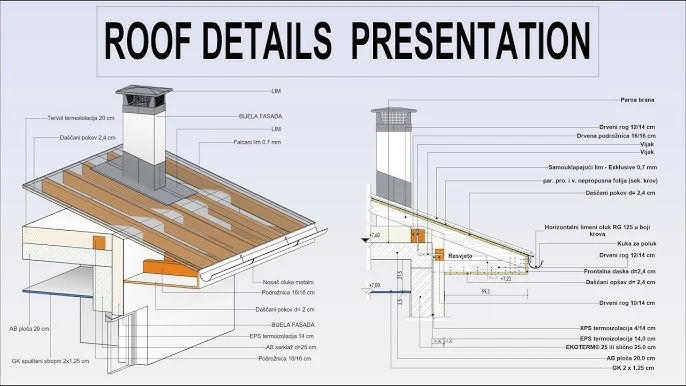

Adicionando Detalhes: Telhas e Madeiramento
O telhado padrão do Revit é um objeto genérico. Para adicionar realismo, você pode:
- Modelar as Telhas: Para um alto nível de detalhe, pode-se usar componentes de telha (famílias .rfa) e distribuí-los sobre a superfície do telhado usando a ferramenta Sistema de viga ou plugins específicos. Isso adiciona peso ao modelo, mas o resultado visual é impressionante.
- Usar Materiais com Textura: Uma abordagem mais simples e leve é criar um material de telha com uma boa textura de relevo (bump map) e aplicá-lo à camada superior do seu telhado. O resultado em renderizações é bastante convincente para a maioria dos casos.
- Estrutura do Telhado: Na aba Estrutura, o Revit oferece ferramentas para criar o madeiramento (vigas, caibros, terças) do seu telhado, seja individualmente ou através de sistemas automatizados.
Perguntas Frequentes
| Aspecto | Detalhes | Importância |
|---|---|---|
| Conceito | Definição técnica e aplicação prática de como fazer telhado no revit | Essencial |
| Normas | Conformidade com normas ABNT e regulamentações vigentes | Obrigatória |
| Aplicação | Projetos residenciais, comerciais e institucionais | Alta |
| Profissionais | Arquitetos, engenheiros e designers de interiores | Recomendada |
Perguntas Frequentes
Como faço um telhado embutido (com platibanda)?
O processo é exatamente o mesmo de um telhado por perímetro. A diferença é que o perímetro do seu telhado será recuado em relação à face externa da parede, e a própria parede da platibanda será construída com uma altura superior à do telhado, escondendo-o. O telhado em si terá uma inclinação baixa, direcionada para as calhas internas.
Posso unir dois telhados diferentes?
Sim. Na aba Modificar, use o comando Unir/Não unir telhado. Selecione a aresta do telhado que você quer unir e, em seguida, a face do outro telhado ou parede onde ele será unido. O Revit fará o ajuste da geometria automaticamente.
Como faço para colocar calhas e rufos?
O Revit tem ferramentas específicas para isso. Em Telhado > Calha, você pode selecionar as arestas do telhado para adicionar calhas. Para os rufos (Rufo ou Borda), o processo é similar. Você pode escolher entre perfis padrão ou carregar/criar seus próprios perfis.
Meu telhado ficou com um buraco no meio. O que aconteceu?
Isso geralmente acontece quando, no modo de croqui do telhado por perímetro, você desenha um contorno fechado dentro de outro contorno. O Revit interpreta isso como uma abertura. Verifique seu croqui e apague as linhas internas se a intenção não era criar um buraco.
Como faço um telhado de vidro?
A melhor maneira de criar um telhado de vidro ou uma claraboia é usando a ferramenta Telhado > Vidraça inclinada. O processo de desenho do perímetro é o mesmo do telhado comum, mas o resultado será um sistema de painéis de vidro e montantes, similar a uma parede cortina.
