Como Fazer um Levantamento Arquitetônico Perfeito: O Guia Definitivo Passo a Passo
Todo grande projeto de arquitetura, seja uma pequena reforma de interiores ou a restauração de um edifício histórico, começa com um passo fundamental e inadiável: o levantamento arquitetônico. Este processo, que consiste na medição e documentação precisa de um terreno ou de uma edificação existente, é a base sobre a qual toda a concepção do projeto será construída. Um levantamento bem executado é a garantia de que o projeto será desenvolvido sobre uma realidade física fiel, evitando erros de dimensionamento, retrabalho e, consequentemente, custos inesperados e atrasos na obra.
Muitos profissionais, especialmente no início da carreira, subestimam a complexidade desta etapa, tratando-a como uma simples tarefa de "tirar medidas". No entanto, um levantamento de qualidade vai muito além. É um trabalho investigativo que envolve planejamento, técnica apurada, atenção a detalhes construtivos e a capacidade de registrar não apenas o que é visível, mas também o que está implícito na estrutura. Este guia completo do Arqpedia foi criado para conduzir você, arquiteto, estudante ou entusiasta, por todas as fases de um levantamento arquitetônico exemplar, desde as ferramentas essenciais até as tecnologias mais avançadas.
Fase 1: Preparação e Planejamento (O Trabalho de Escritório)
Antes mesmo de pisar no local, o sucesso do levantamento começa no escritório. Uma preparação cuidadosa otimiza o tempo em campo e garante que nenhuma informação importante seja esquecida. Esta fase se divide em três ações principais:
- Briefing com o Cliente: Entenda profundamente as necessidades e os desejos do cliente. O que ele pretende fazer no espaço? Quais são os pontos críticos? Essa conversa inicial já direciona o olhar para os elementos mais importantes a serem medidos e analisados.
- Pesquisa de Documentação Existente: Solicite ao cliente plantas antigas, projetos aprovados na prefeitura, escrituras ou qualquer documento que possa fornecer informações prévias sobre o imóvel. Mesmo que desatualizados, esses documentos são um excelente ponto de partida e podem revelar detalhes estruturais não visíveis.
- Elaboração de um Checklist: Crie uma lista de tudo o que precisa ser medido e verificado. Isso inclui não apenas as dimensões básicas (paredes, pé-direito, vãos), but também pontos elétricos e hidráulicos, detalhes de acabamentos, níveis de piso, orientação solar, etc. Um bom checklist é o seu roteiro em campo.
As Ferramentas do Ofício: Do Tradicional ao Tecnológico
A escolha das ferramentas certas tem um impacto direto na precisão e na agilidade do levantamento. É recomendável ter um kit básico e, dependendo da complexidade do projeto, recorrer a equipamentos mais sofisticados.
Tabela Comparativa de Ferramentas de Medição
| Ferramenta | Uso Principal | Vantagens | Desvantagens |
|---|---|---|---|
| Trena Metálica (5m a 10m) | Medidas curtas e detalhamentos | Baixo custo, não requer baterias, ideal para vãos pequenos. | Imprecisa para grandes distâncias, requer duas pessoas para medidas longas. |
| Trena a Laser (Disto) | Medidas de paredes, diagonais e pé-direito | Altamente precisa, rápida, permite medições por uma só pessoa. | Custo mais elevado, dependente de baterias, pode ter dificuldade em superfícies reflexivas. |
| Prancheta, Papel e Lápis/Caneta | Desenho de croquis e anotações | Essencial para o registro visual rápido das informações. | Risco de perda ou danos, requer digitalização posterior. |
| Nível (de bolha ou a laser) | Verificação de níveis de pisos, bancadas e forros | Garante a precisão das alturas e a identificação de desníveis. | O modelo a laser é mais preciso, mas também mais caro. |
| Prumo de Centro | Verificação da verticalidade de paredes e pilares | Simples e eficaz para identificar paredes "tortas". | Pode ser lento de usar em comparação com níveis a laser. |
| Tablet ou Smartphone com Apps | Anotações digitais, fotos e até medições | Centraliza informações, permite anotações em fotos, agiliza o processo. | Dependente de bateria, requer apps específicos (alguns pagos). |
Fase 2: Execução em Campo (A Coleta de Dados)
Com o planejamento feito e as ferramentas em mãos, é hora de ir a campo. A metodologia aqui é crucial para não se perder em um mar de medidas. A abordagem mais eficiente é a do "perímetro para o centro":

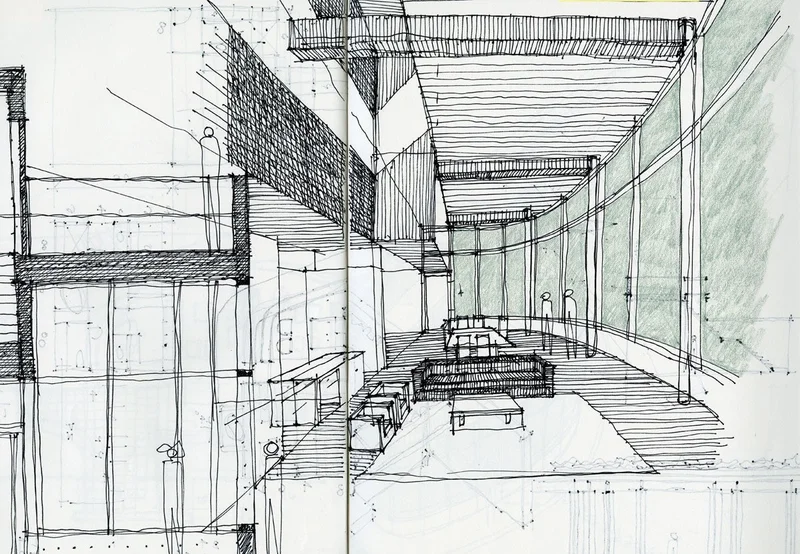

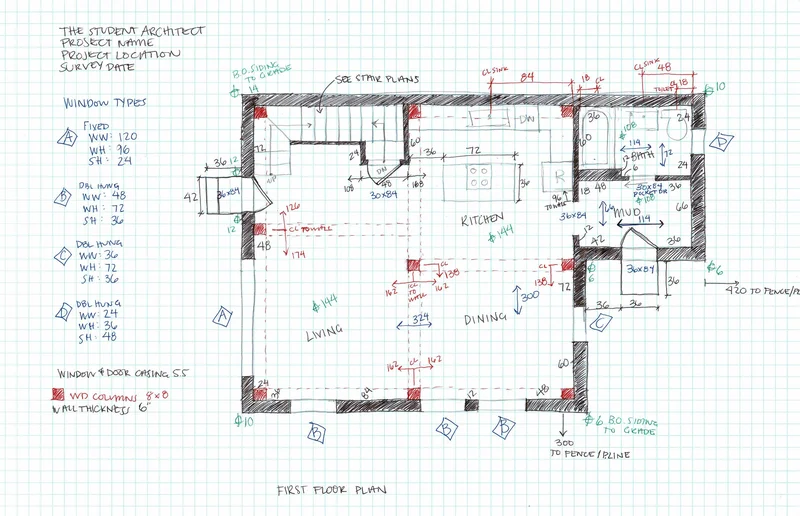

- Desenhe o Contorno (Croqui): Comece desenhando a forma geral do ambiente ou da edificação. Não se preocupe com a escala perfeita agora, o importante é ter a representação topológica correta (quais paredes se conectam onde).
- Meça o Perímetro: Meça todas as paredes externas do espaço. Anote as medidas diretamente no seu croqui.
- Meça as Diagonais: Em cada ambiente, meça pelo menos uma ou duas diagonais. Isso é fundamental para "travar" a geometria do espaço, especialmente em ambientes fora de esquadro. Um simples retângulo é definido por suas duas laterais e uma diagonal.
- Detalhe os Vãos: Meça a largura, altura e peitoril de todas as portas e janelas. Anote também o lado de abertura das portas.
- Meça os Elementos Internos: Agora, meça a posição e as dimensões de pilares, bancadas, shafts e outros elementos fixos. Use a técnica de triangulação (medir a distância do elemento a duas paredes conhecidas) para localizá-los com precisão.
- Anote as Alturas: Meça o pé-direito em diferentes pontos do ambiente para verificar variações. Anote também a altura de vigas, rebaixos de gesso e outros elementos verticais.
- Pontos Elétricos e Hidráulicos: Marque a posição de todas as tomadas, interruptores, pontos de luz, saídas de água e esgoto. Isso é vital para a compatibilização de projetos.
- Fotografe Tudo: Tire fotos de todos os ambientes, ângulos e, principalmente, de detalhes construtivos, acabamentos, rachaduras ou qualquer outra patologia existente. As fotos são uma memória visual poderosa que complementa as medidas.
Dicas Práticas para uma Medição Impecável
- Cota Acumulada: Ao medir uma parede com vários vãos (porta e janela, por exemplo), meça as distâncias acumuladas a partir de um canto. Ex: Canto -> Início da Janela; Canto -> Fim da Janela; Canto -> Fim da Parede. Isso minimiza o acúmulo de erros.
- Confirmação Cruzada: Sempre que possível, faça uma "prova real". A soma das medidas parciais de uma parede deve ser igual à sua medida total.
- Padrão de Medidas: Defina um padrão e siga-o. Por exemplo, sempre meça as cotas em metros com duas casas decimais (ex: 3,45m).
- Desenhe, Meça, Anote: Siga este mantra. Desenhe a forma, meça o elemento e anote a medida no croqui imediatamente. Não confie na memória.
Fase 3: Processamento dos Dados (Do Croqui ao Desenho Técnico)
De volta ao escritório, é hora de transformar o amontoado de anotações e fotos em um documento técnico limpo e preciso. Esta é a fase de "passar a limpo" o levantamento, geralmente utilizando um software CAD (como AutoCAD, Revit, ArchiCAD).
- Digitalização do Croqui: Comece desenhando o contorno do imóvel no software, utilizando as medidas do perímetro e das diagonais para garantir a geometria correta.
- Inserção de Vãos e Elementos: Adicione as portas, janelas, pilares e outros elementos, utilizando as medidas detalhadas que você coletou.
- Criação de Camadas (Layers): Organize seu desenho em camadas. Crie layers para paredes, cotas, vãos, mobiliário, pontos elétricos, etc. Isso torna o desenho muito mais fácil de ler e gerenciar.
- Desenho Final e Cotagem: Finalize o desenho com a representação gráfica correta (espessuras de linha, tipos de hachura) e adicione todas as cotas necessárias para a compreensão completa do espaço.
- Relatório Fotográfico: Organize as fotos em um documento, com legendas que expliquem cada imagem. Este relatório é um anexo valioso ao desenho técnico.
Tecnologias Avançadas: Levantamento com Laser Scan 3D e Drones
Para projetos de grande escala, alta complexidade ou que exigem um nível de precisão milimétrico (como restauros ou projetos industriais), as tecnologias de levantamento digital estão se tornando cada vez mais acessíveis.
Tabela Comparativa de Tecnologias de Levantamento
| Tecnologia | Como Funciona | Ideal Para | Entregável Principal |
|---|---|---|---|

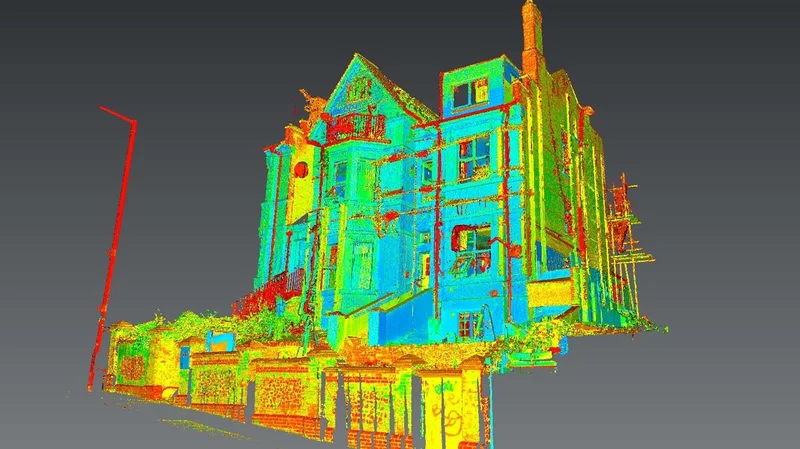

| Laser Scanner 3D (Nuvem de Pontos) | Um scanner em um tripé emite milhões de feixes de laser, capturando a geometria de tudo ao seu redor com precisão milimétrica. | Fachadas complexas, edifícios históricos, plantas industriais, análise de patologias. | Uma "Nuvem de Pontos" (Point Cloud), que é um modelo 3D extremamente denso e preciso do local. |
| Fotogrametria com Drones | Um drone sobrevoa o local tirando centenas de fotos sobrepostas, que são processadas por um software para criar um modelo 3D. | Levantamentos topográficos de terrenos, inspeção de telhados e fachadas, acompanhamento de obras. | Modelo 3D texturizado, ortofotos (mapas aéreos) e curvas de nível. |
Principais Erros a Evitar no Levantamento Arquitetônico
- Não medir as diagonais: O erro mais comum e que mais causa problemas. Sem diagonais, você não pode garantir que os ângulos estão corretos.
- Esquecer o pé-direito e alturas de vigas: A análise tridimensional é essencial.
- Ignorar a espessura das paredes: Medir apenas por dentro ou por fora pode levar a erros graves de projeto.
- Não registrar a orientação solar: Essencial para estudos de conforto térmico e lumínico.
- Confiar em plantas antigas: Use-as como referência, mas sempre confirme todas as medidas em campo. Uma reforma anterior pode ter mudado tudo.
Calculadoras e Apps que Facilitam o Processo
Diversos aplicativos podem auxiliar no levantamento, desde a captura de medidas até a criação de croquis digitais. Alguns notáveis são MagicPlan, RoomScan Pro e Floor Plan Creator. Além disso, o Arqpedia oferece calculadoras simples para verificações rápidas:
- Calculadora de Área: Calcule rapidamente a área de ambientes a partir das suas medidas.
- Calculadora de Perímetro: Verifique o perímetro para estimar quantitativos de rodapé ou gesso.
Dominar a arte do levantamento arquitetônico é o que diferencia o profissional competente do amador. É um processo que exige paciência, método e um olhar crítico. Ao investir tempo e cuidado nesta fase inicial, você constrói a fundação sólida para um projeto de sucesso, livre de surpresas e com a certeza de que sua visão criativa se materializará com perfeição no mundo real.
Perguntas Frequentes (FAQ)
Quanto tempo demora para fazer um levantamento arquitetônico?
O tempo varia drasticamente com o tamanho e a complexidade do imóvel. Um apartamento de 50m² pode levar de 2 a 4 horas em campo, enquanto um casarão antigo de 500m² pode demandar vários dias de trabalho. O processamento dos dados no escritório geralmente leva um tempo similar ou um pouco maior que o tempo em campo.
Preciso mesmo medir as diagonais de todos os cômodos?
Sim, é altamente recomendável. É a única maneira de garantir que o ângulo entre as paredes está correto no seu desenho. Em um cômodo retangular, uma diagonal é suficiente. Em cômodos com formas mais complexas, você precisará de mais diagonais para "triangular" e definir a geometria com precisão.
Posso fazer um levantamento sozinho?
Sim, especialmente com uma trena a laser. No entanto, ter uma segunda pessoa pode agilizar muito o processo, especialmente ao usar uma trena manual para medidas longas ou para ajudar a segurar equipamentos e anotar informações. Para locais grandes ou complexos, ir em dupla é sempre mais eficiente.
O que fazer se eu encontrar uma medida diferente da planta antiga?
Confie sempre na medida que você tirou em campo. As plantas antigas, mesmo as aprovadas pela prefeitura, frequentemente contêm imprecisões ou podem estar desatualizadas devido a reformas não documentadas. O levantamento "as built" (como construído) é o que representa a realidade.
Qual a diferença entre levantamento arquitetônico e levantamento topográfico?
O levantamento arquitetônico foca nas dimensões e características de uma edificação existente (paredes, vãos, alturas, etc.). O levantamento topográfico foca nas características de um terreno (relevo, curvas de nível, árvores, limites, etc.). Para um projeto que envolve uma casa e seu terreno, muitas vezes são necessários os dois tipos de levantamento.
Quando vale a pena contratar um serviço de Laser Scan 3D?
Vale a pena quando a precisão é absolutamente crítica, a geometria é muito complexa ou o acesso é difícil e perigoso. Exemplos incluem fachadas de prédios históricos, plantas industriais com muita tubulação, análise de deformações estruturais ou quando o custo de um erro de medição seria extremamente alto.
