Introdução: O Projeto Executivo como Manual de Instruções da Obra
Se o projeto arquitetônico fosse um livro, o projeto executivo seria o seu manual de instruções detalhado, a sua bíblia construtiva. É a fase final e mais complexa do processo de projetação, onde todas as ideias, conceitos e soluções definidas nas etapas anteriores são traduzidas em uma linguagem técnica, precisa e inequívoca, pronta para ser compreendida e executada no canteiro de obras. Um projeto executivo bem elaborado é a maior garantia de que a obra será construída conforme o planejado, dentro do orçamento e do prazo estipulados. Ele minimiza as chances de erros, improvisações, retrabalhos e desperdícios, servindo como um elo de comunicação fundamental entre o arquiteto, o cliente e os construtores. Este guia completo se propõe a desvendar todos os segredos do projeto executivo de arquitetura, demonstrando por que ele é um investimento indispensável para o sucesso de qualquer empreendimento.
O Que É e o Que Compõe um Projeto Executivo de Arquitetura?
O projeto executivo é o conjunto de todos os elementos de desenho e texto necessários para a perfeita execução da obra. Ele detalha cada aspecto da construção, desde a fundação até a cobertura, passando por todos os acabamentos e instalações. De acordo com a ABNT NBR 16636, que normatiza a elaboração de projetos de arquitetura, o projeto executivo deve conter, no mínimo:

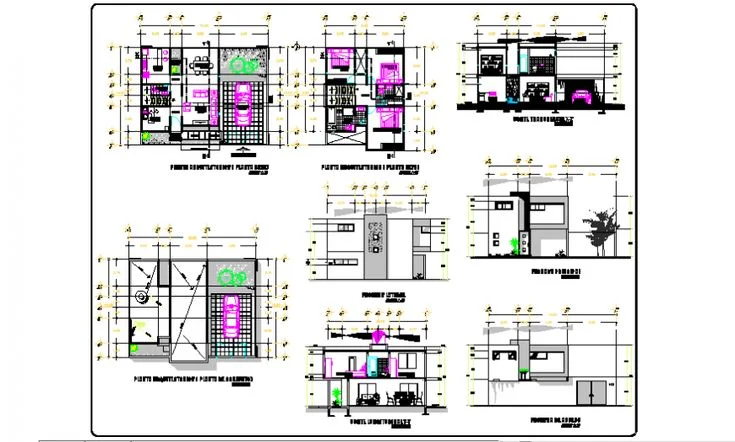

- Desenhos Técnicos: Plantas baixas, cortes, elevações, plantas de cobertura, plantas de layout, plantas de forro, plantas de paginação de piso, detalhamentos de esquadrias, marcenaria, serralheria, etc.
- Memorial Descritivo: Documento que descreve detalhadamente todos os conceitos do projeto e as soluções adotadas.
- Especificações Técnicas: Documento que especifica todos os materiais, equipamentos e serviços que serão utilizados na obra, indicando marcas, modelos, cores e padrões de qualidade.
- Orçamento Detalhado: Levantamento quantitativo e de custos de todos os materiais e serviços necessários para a execução da obra.
- Cronograma Físico-Financeiro: Planejamento que estabelece as etapas da obra e os respectivos desembolsos financeiros ao longo do tempo.
A Jornada até o Executivo: As Etapas Anteriores do Projeto
O projeto executivo não surge do nada. Ele é o culminar de um processo que se inicia com o primeiro contato com o cliente e evolui através de várias etapas. Compreender essa jornada é fundamental para valorizar a complexidade e a importância da fase final.
- Briefing e Estudo de Viabilidade: A primeira etapa envolve entender as necessidades, os desejos e o orçamento do cliente, bem como analisar a legislação urbana, as condições do terreno e as restrições técnicas para determinar a viabilidade do projeto.
- Estudo Preliminar: É a fase da criação, onde o arquiteto lança as primeiras ideias e conceitos, explorando diferentes possibilidades de layout, volumetria e estética através de esboços, croquis e modelos 3D iniciais.
- Anteprojeto: Com o conceito aprovado, o arquiteto desenvolve o anteprojeto, que é uma representação mais detalhada da solução proposta. Ele já contém plantas baixas, cortes e elevações com as dimensões principais, permitindo uma boa compreensão do projeto. É nesta fase que se costuma aprovar o projeto na prefeitura (Projeto Legal).
Somente após a aprovação completa do anteprojeto pelo cliente e pelos órgãos competentes é que se inicia a elaboração do projeto executivo. Pular ou acelerar indevidamente as etapas anteriores é um erro grave que invariavelmente levará a problemas e indefinições na fase de execução.
Detalhamento: A Alma do Projeto Executivo
O que realmente diferencia o projeto executivo das fases anteriores é o seu nível de detalhamento. É aqui que o arquiteto se debruça sobre cada centímetro da construção, desenhando e especificando tudo o que for necessário para a sua correta execução. Um bom detalhamento deve ser claro, preciso e completo, não deixando margem para dúvidas ou interpretações ambíguas no canteiro de obras.
Alguns exemplos de detalhamentos essenciais em um projeto executivo são:

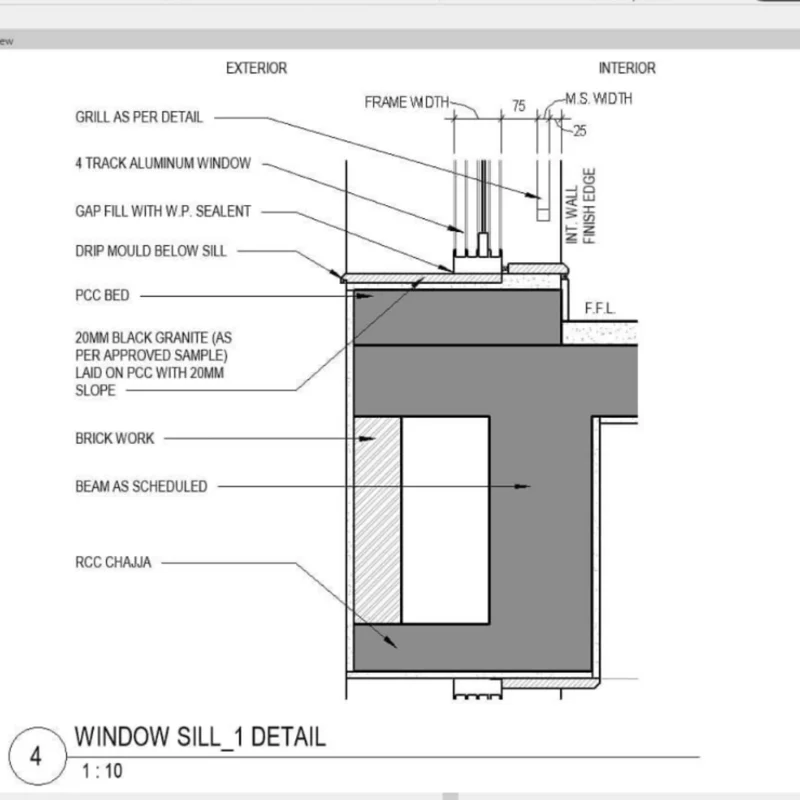

- Detalhes Construtivos: Cortes de paredes mostrando as camadas de revestimento, detalhes de impermeabilização de lajes e banheiros, encontros entre diferentes materiais.
- Detalhes de Esquadrias: Desenhos em escala ampliada mostrando os perfis, os sistemas de abertura, os vidros e as ferragens de portas e janelas.
- Detalhes de Marcenaria: Desenhos de todos os móveis planejados, como armários de cozinha, closets e estantes, com todas as dimensões, materiais e acabamentos.
- Detalhes de Paginação: Desenhos que indicam o ponto de início, a direção e o padrão de assentamento de pisos e revestimentos, bem como o desenho das juntas de dilatação.
A Importância da Compatibilização dos Projetos Complementares
A arquitetura não trabalha sozinha. Para que um edifício funcione, o projeto arquitetônico precisa estar em perfeita harmonia com os projetos complementares de engenharia: estrutural, hidrossanitário, elétrico, climatização, automação, entre outros. A compatibilização desses projetos é uma das tarefas mais críticas e complexas da fase de projeto executivo. O objetivo é sobrepor todos os projetos para identificar e solucionar conflitos (interferências) antes do início da obra. Uma viga que passa onde deveria haver uma tubulação de esgoto, ou uma tomada posicionada onde a estrutura impede a passagem do eletroduto, são exemplos de problemas que geram enormes prejuízos e atrasos se descobertos apenas no canteiro. O arquiteto, como coordenador geral, é o principal responsável por orquestrar esse processo, garantindo que todos os projetistas trabalhem de forma integrada.
Tabela de Principais Projetos Complementares
A seguir, uma tabela com os projetos complementares mais comuns e seus respectivos focos.
| Projeto Complementar | Objetivo Principal | Principal Interferência com a Arquitetura |
|---|---|---|
| Estrutural | Garantir a estabilidade e a segurança da edificação. | Posicionamento e dimensão de pilares, vigas e lajes. |
| Hidrossanitário | Distribuir água potável e coletar esgoto e águas pluviais. | Passagem de tubulações verticais (shafts) e horizontais (forros). |
| Elétrico e de Dados | Distribuir energia e pontos de rede, telefonia e TV. | Localização de quadros, tomadas, interruptores e passagem de eletrodutos. |
| Climatização (Ar Condicionado) | Garantir o conforto térmico dos ambientes. | Localização das unidades condensadoras e evaporadoras, passagem de dutos. |
Memorial Descritivo e Especificações Técnicas: O Guia de Materiais e Serviços
Enquanto os desenhos mostram "o quê" e "onde" construir, o memorial descritivo e as especificações técnicas explicam "como" e "com o quê" construir. Esses documentos escritos são partes indissociáveis do projeto executivo e têm força de contrato. O memorial descritivo narra as decisões e os conceitos do projeto, justificando as escolhas feitas. Já as especificações técnicas são um caderno de encargos que detalha minuciosamente cada material e serviço. Por exemplo, não basta desenhar uma janela; é preciso especificar o tipo de alumínio, a cor da pintura, o tipo de vidro (temperado, laminado, com película de proteção solar), o modelo da fechadura, a marca do silicone de vedação e a norma técnica que a execução deve seguir. Um documento de especificações bem feito é a melhor ferramenta para garantir a qualidade da obra e para realizar uma cotação de preços justa e precisa com diferentes fornecedores e construtores.
O Papel da Tecnologia (BIM) na Elaboração do Projeto Executivo
A metodologia BIM (Building Information Modeling ou Modelagem da Informação da Construção) revolucionou a forma de se fazer projetos executivos. Ao invés de desenhar linhas e formas em 2D (como no CAD), no BIM se constrói um modelo 3D virtual do edifício, onde cada elemento (uma parede, uma porta, uma viga) é um objeto inteligente que carrega informações. Uma parede "sabe" que é feita de tijolos, reboco e pintura, e o modelo pode calcular automaticamente a sua área e o seu custo. A grande vantagem do BIM no projeto executivo é a facilidade de compatibilização. Ao sobrepor os modelos 3D de arquitetura, estrutura e instalações, o software detecta automaticamente as colisões (clash detection), permitindo que os projetistas resolvam os problemas antes da obra. Além disso, o modelo BIM serve como uma fonte única de informação, da qual se extrai automaticamente todas as plantas, cortes, elevações e tabelas de quantitativos, garantindo a consistência e a precisão da documentação.
Erros Comuns e Boas Práticas na Elaboração do Projeto Executivo
A qualidade de um projeto executivo pode determinar o sucesso ou o fracasso de uma obra. Conhecer os erros mais frequentes é o primeiro passo para evitá-los e adotar as melhores práticas do mercado.
| Erro Comum | Boa Prática |
|---|---|
| Detalhes insuficientes ou genéricos | Detalhar exaustivamente todos os encontros de materiais e soluções construtivas não padronizadas. |
| Falta de compatibilização entre projetos | Realizar reuniões periódicas de compatibilização e utilizar a metodologia BIM para detecção de conflitos. |
| Especificações vagas ou incompletas | Especificar todos os materiais e serviços com o máximo de detalhes, incluindo normas técnicas, marcas e modelos de referência. |
| Não revisar o projeto antes da entrega | Implementar um processo de revisão interna (peer review), onde outro profissional do escritório verifica o projeto. |
| Ignorar as condições reais da obra | Visitar o canteiro de obras antes e durante a elaboração do projeto para verificar medidas e condições existentes. |
Perguntas Frequentes
Quanto tempo leva para fazer um projeto executivo?
O tempo de elaboração de um projeto executivo varia enormemente com a complexidade e a escala do projeto. Para uma residência de médio porte, pode levar de 2 a 4 meses. O importante é não ter pressa. Um bom projeto executivo economiza muito mais tempo e dinheiro na obra do que o tempo gasto em sua elaboração.
Qual a diferença entre projeto executivo e "as-built"?
O projeto executivo é o guia para a construção. O "as-built" (como construído) é o registro de como a obra foi efetivamente executada. Ao final da construção, o arquiteto deve atualizar os desenhos do projeto executivo para refletir quaisquer alterações que tenham ocorrido durante a obra, gerando o "as-built", que servirá para futuras manutenções e reformas.
Quem é o responsável por erros no projeto executivo?
A responsabilidade técnica pelo projeto executivo é do profissional que o assina (o arquiteto, no caso do projeto de arquitetura). Se um erro de projeto causar prejuízos na obra, o profissional pode ser responsabilizado civil e criminalmente. Por isso, a importância de um trabalho cuidadoso e de um seguro de responsabilidade civil profissional.
O cliente precisa aprovar o projeto executivo?
Embora as principais decisões de projeto já tenham sido tomadas no anteprojeto, é uma boa prática apresentar o projeto executivo ao cliente, explicando o nível de detalhamento e as soluções adotadas. Isso aumenta a confiança do cliente no trabalho do arquiteto e evita surpresas durante a obra. A aprovação formal das especificações de acabamentos é especialmente importante.
Posso iniciar a obra sem o projeto executivo completo?
Iniciar uma obra sem um projeto executivo completo é um dos maiores erros que um construtor ou cliente pode cometer. É a receita certa para o desastre: erros de execução, retrabalhos, estouro de orçamento e atrasos no cronograma. O ideal é que a obra só comece quando toda a documentação do projeto executivo estiver finalizada e compatibilizada.
Conclusão: Investir em um Bom Projeto Executivo é Economizar na Obra
Em um mercado cada vez mais competitivo, a qualidade do projeto executivo é o que distingue os profissionais de excelência. Ele é a materialização do cuidado, do rigor técnico e do compromisso do arquiteto com a qualidade final da obra e com a satisfação do seu cliente. Muitos podem ver o projeto executivo como um custo adicional ou uma etapa burocrática, mas a realidade é o oposto: ele é o investimento mais inteligente que se pode fazer. Cada hora gasta planejando e detalhando no escritório se traduz em dias e em milhares de reais economizados no canteiro de obras. Ao entregar um projeto executivo completo, preciso e bem compatibilizado, o arquiteto não está apenas cumprindo uma obrigação contratual; ele está entregando tranquilidade, segurança e a certeza de que o sonho do cliente será construído sobre bases sólidas e bem planejadas.
