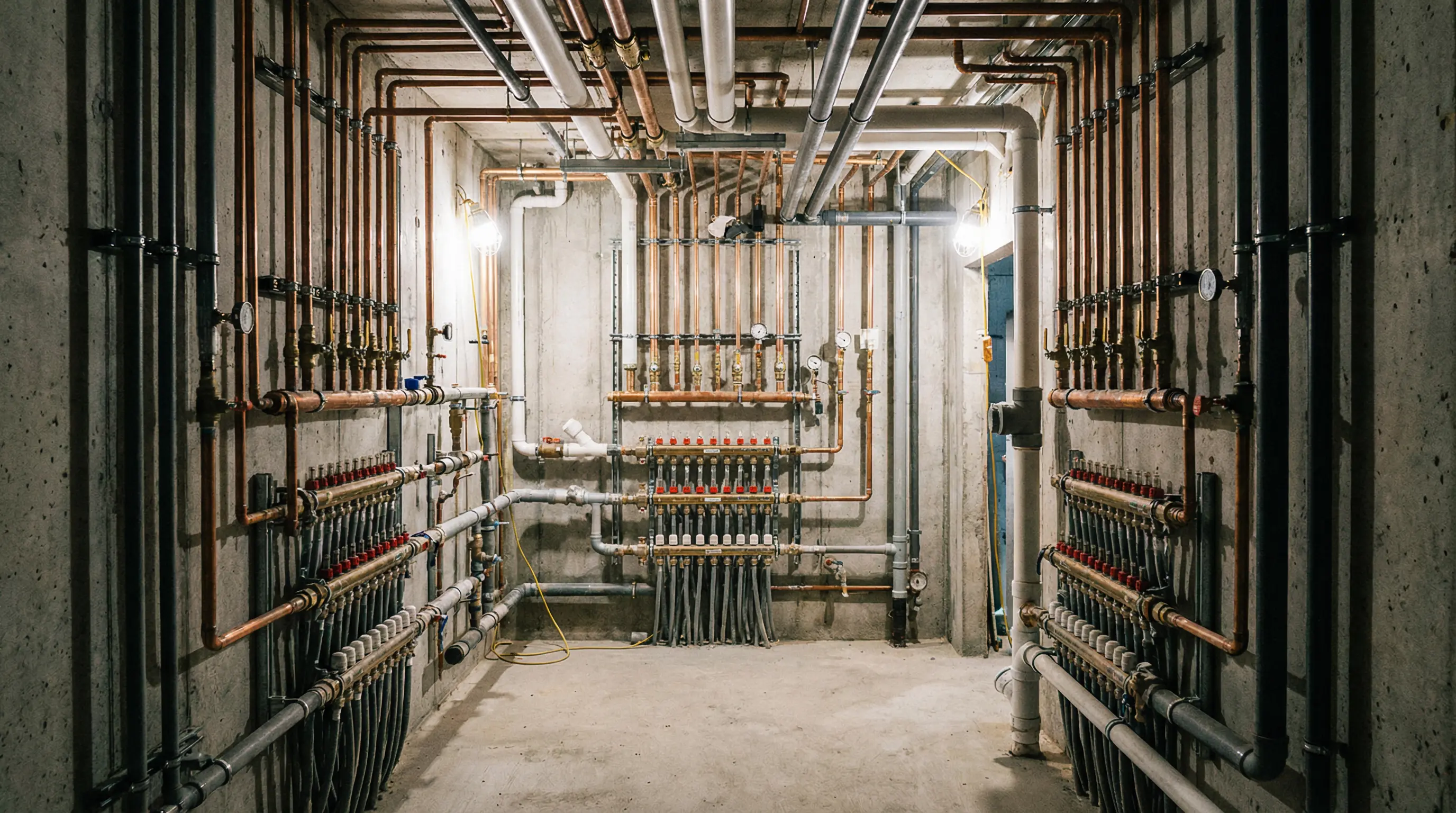

Introdução: A Importância Vital do Projeto Hidrossanitário na Arquitetura

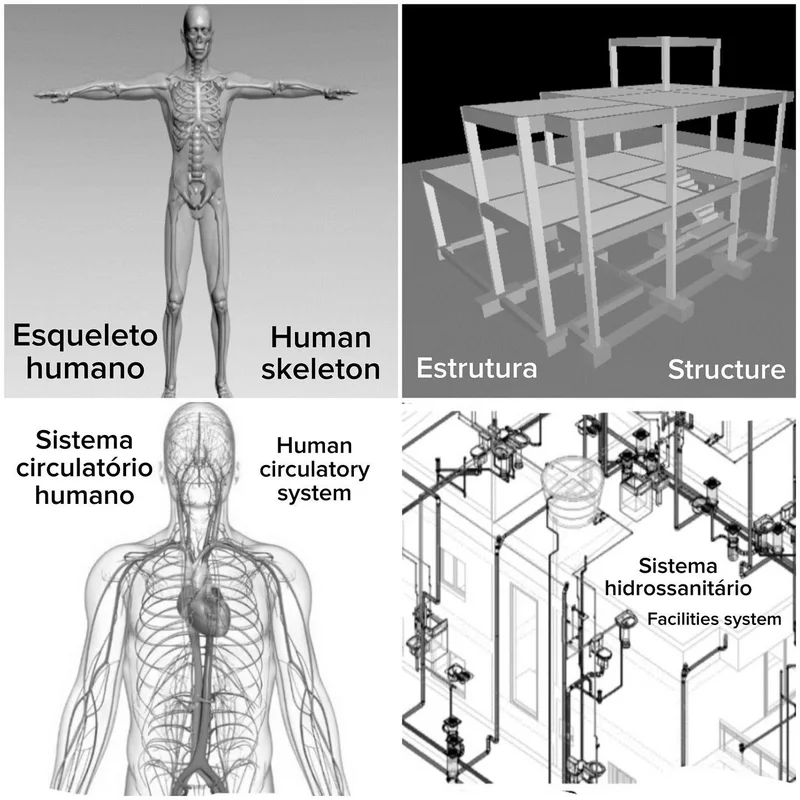

Muitas vezes relegado a um segundo plano no processo de concepção arquitetônica, o projeto hidrossanitário é, na verdade, a espinha dorsal de qualquer edificação funcional e saudável. Ele é o sistema circulatório do edifício, responsável por levar água potável a todos os pontos de consumo e por afastar de forma segura e eficiente as águas servidas e pluviais. Um projeto hidrossanitário bem elaborado garante o conforto e a saúde dos usuários, evita problemas como vazamentos, infiltrações, mau cheiro e entupimentos, e contribui para o uso racional da água, um recurso cada vez mais precioso. Para o arquiteto, dominar os fundamentos do projeto hidrossanitário não é apenas um diferencial técnico, mas uma necessidade para garantir a qualidade e a durabilidade de suas obras. Este guia completo foi elaborado para arquitetos que buscam aprofundar seus conhecimentos e assumir um papel mais ativo na concepção e na coordenação dos projetos complementares.
Os Componentes Essenciais de um Projeto Hidrossanitário

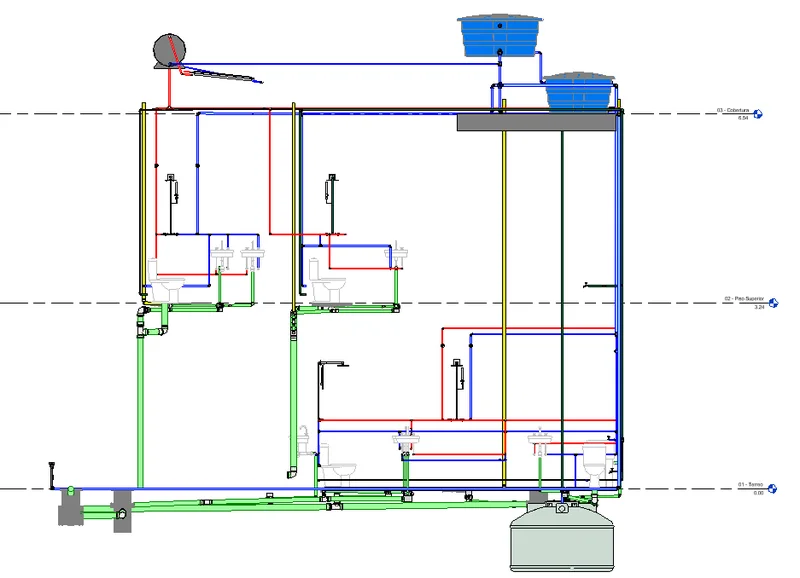

Um projeto hidrossanitário é composto por quatro subsistemas principais, cada um com sua função específica:
- Sistema de Água Fria: Responsável por captar a água da rede pública ou de uma fonte alternativa (como um poço), armazená-la em reservatórios e distribuí-la para os pontos de consumo, como chuveiros, torneiras e vasos sanitários.
- Sistema de Água Quente: Destinado a aquecer a água e distribuí-la para os pontos de consumo que necessitam de água aquecida, como chuveiros e pias de cozinha. Os sistemas de aquecimento podem ser individuais (elétricos ou a gás) ou centrais (solar, a gás ou elétrico).
- Sistema de Esgoto Sanitário: Coleta as águas servidas dos banheiros, cozinhas e áreas de serviço e as conduz para a rede pública de esgoto ou para um sistema de tratamento individual (como uma fossa séptica e um sumidouro).
- Sistema de Águas Pluviais: Capta a água da chuva dos telhados, lajes e pátios e a direciona para a rede pública de drenagem ou para um sistema de aproveitamento de água da chuva.
Etapas do Projeto: Do Estudo Preliminar ao Detalhamento Executivo
O desenvolvimento de um projeto hidrossanitário segue uma sequência lógica de etapas, que devem ser coordenadas com as etapas do projeto arquitetônico:
- Estudo Preliminar: Nesta fase inicial, o arquiteto e o engenheiro projetista definem as diretrizes gerais do projeto, como a localização dos pontos de consumo, a posição dos reservatórios, o tipo de sistema de aquecimento de água e a solução para o tratamento de esgoto.
- Anteprojeto: Com o projeto arquitetônico mais consolidado, o projetista hidrossanitário elabora uma primeira versão do projeto, com o traçado das tubulações, o pré-dimensionamento dos componentes e a definição dos materiais a serem utilizados.
- Projeto Legal: Conjunto de desenhos e documentos necessários para a aprovação do projeto nos órgãos competentes, como a prefeitura e a concessionária de água e esgoto.
- Projeto Executivo: É a fase final do projeto, onde todos os componentes são detalhadamente especificados, com dimensionamentos precisos, listas de materiais, memoriais descritivos e detalhes construtivos. O projeto executivo é o guia que será utilizado pela equipe de obra para a instalação do sistema hidrossanitário.
Normas Técnicas ABNT: A Base para um Projeto Seguro e Eficiente
A elaboração de projetos hidrossanitários no Brasil é regida por um conjunto de normas técnicas da ABNT (Associação Brasileira de Normas Técnicas). O cumprimento dessas normas é fundamental para garantir a segurança, a eficiência e a durabilidade das instalações. As principais normas a serem consultadas são:
- ABNT NBR 5626: Sistemas prediais de água fria e água quente — Projeto, execução, operação e manutenção.
- ABNT NBR 8160: Sistemas prediais de esgoto sanitário — Projeto e execução.
- ABNT NBR 10844: Instalações prediais de águas pluviais — Projeto e execução.
- ABNT NBR 7198: Projeto e execução de instalações prediais de água quente.
- ABNT NBR 15526: Redes de distribuição interna para gases combustíveis em instalações residenciais e comerciais — Projeto e execução.
Manter-se atualizado em relação a essas normas é uma responsabilidade do arquiteto e do engenheiro, pois elas são periodicamente revisadas e atualizadas.
Erros Comuns em Projetos Hidrossanitários e Como Evitá-los
Apesar da sua importância, erros em projetos e execuções hidrossanitárias são mais comuns do que se imagina. Conhecer os principais problemas é o primeiro passo para evitá-los.
| Erro Comum | Consequência | Como Evitar |
|---|---|---|
| Falta de ventilação no sistema de esgoto | Mau cheiro nos ralos, retorno de espuma, rompimento do selo hídrico | Prever colunas de ventilação conforme a NBR 8160, conectando o sistema à atmosfera |
| Declividade incorreta na tubulação de esgoto | Entupimentos frequentes, acúmulo de dejetos | Seguir as declividades mínimas recomendadas pela NBR 8160 (geralmente 1% a 2%) |
| Falta de shafts ou espaços para manutenção | Dificuldade ou impossibilidade de acessar registros e tubulações para reparos | Prever espaços visitáveis (shafts) desde a concepção arquitetônica |
| Misturar tubulação de água pluvial com esgoto | Sobrecarga da rede de esgoto, retorno de esgoto em dias de chuva | Projetar sistemas completamente separados para esgoto e águas pluviais |
| Dimensionamento incorreto da caixa d'água | Falta de água em períodos de interrupção do fornecimento | Calcular o volume do reservatório com base no consumo diário e na reserva técnica exigida por norma |
Perguntas Frequentes
Qual a diferença entre projeto hidráulico e hidrossanitário?
Embora os termos sejam usados como sinônimos, o termo "hidrossanitário" é mais completo. O projeto hidráulico tradicionalmente se refere apenas aos sistemas de água fria e quente. O projeto hidrossanitário engloba, além da parte hidráulica, os sistemas de esgoto sanitário e de drenagem de águas pluviais.
O arquiteto pode assinar um projeto hidrossanitário?
De acordo com a Resolução nº 51 do CAU/BR, arquitetos e urbanistas têm a atribuição de projetar e executar instalações e sistemas hidrossanitários. No entanto, é comum e recomendado que esse projeto seja desenvolvido por um engenheiro especialista, com o arquiteto atuando como coordenador geral para garantir a compatibilidade com a arquitetura.
O que é o "golpe de aríete" e como evitá-lo?
O golpe de aríete é um pico de pressão que ocorre quando o fluxo de água em uma tubulação é interrompido bruscamente (por exemplo, ao fechar uma válvula de descarga). Esse fenômeno pode causar ruídos fortes e até romper a tubulação. Para evitá-lo, pode-se instalar dispositivos como válvulas de alívio de pressão ou amortecedores de choque.
Por que a ventilação do sistema de esgoto é tão importante?
A ventilação tem duas funções principais: 1) Liberar os gases malcheirosos provenientes da decomposição do esgoto para a atmosfera, em um ponto acima do telhado. 2) Permitir a entrada de ar na tubulação, o que equilibra as pressões e impede que o vácuo gerado pela descarga de um aparelho (como um vaso sanitário) sugue a água do sifão de outro (como um ralo), que é o chamado "selo hídrico", evitando o retorno do mau cheiro.
É obrigatório ter um sistema de aproveitamento de água da chuva?
A obrigatoriedade varia de acordo com a legislação de cada município. Algumas cidades possuem leis que incentivam ou obrigam a instalação de sistemas de aproveitamento de água da chuva em novas construções, especialmente em edifícios de maior porte. Independentemente da obrigatoriedade, é uma prática altamente recomendável do ponto de vista da sustentabilidade.
Conclusão: O Arquiteto como Maestro da Orquestra de Projetos
Dominar o projeto hidrossanitário não significa que o arquiteto precise se tornar um engenheiro especialista, mas sim que ele deve compreender a lógica, os componentes e a importância desse sistema para o sucesso do seu projeto arquitetônico. Ao entender os princípios fundamentais, o arquiteto se torna capaz de dialogar de forma mais eficaz com os engenheiros, de prever as necessidades de espaço para as instalações e de coordenar a compatibilização entre todos os projetos complementares. Assumir esse papel de "maestro da orquestra" é o que diferencia um bom arquiteto de um excelente profissional. Um projeto hidrossanitário bem concebido e executado é um legado silencioso, mas poderoso, que garante a saúde, o conforto e a segurança dos usuários por muitos e muitos anos, valorizando a arquitetura e a qualidade do ambiente construído.
