A escala gráfica é um elemento fundamental na representação arquitetônica, permitindo a correta interpretação das dimensões e proporções dos projetos. Embora muitos profissionais estejam familiarizados com a escala numérica, a escala gráfica oferece uma forma visual e intuitiva de compreender o tamanho real de uma edificação ou espaço a partir de um desenho técnico. Neste artigo, abordaremos de forma completa e definitiva o conceito, aplicação, normas e melhores práticas relativas à escala gráfica em arquitetura, proporcionando ao leitor um entendimento profundo e prático sobre o tema.
Introdução à Escala Gráfica em Arquitetura
Para arquitetos, engenheiros e técnicos, a escala é uma ferramenta imprescindível para representar objetos reais em desenhos reduzidos, facilitando a comunicação entre projetistas, construtores e clientes. A escala gráfica, também conhecida como escala linear, é um recurso visual no desenho que indica a relação entre a medida no papel e a medida real, permitindo que qualquer pessoa possa medir diretamente no desenho e converter para a dimensão real.
Diferentemente da escala numérica, que é expressa por uma razão (exemplo: 1:100), a escala gráfica apresenta uma régua desenhada no próprio desenho, segmentada em partes proporcionais que correspondem às medidas reais. Esta característica torna a escala gráfica uma ferramenta acessível e eficiente, principalmente em desenhos impressos ou quando o equipamento de medição precisa ser rápido e preciso.
Conceito e Definição Técnica
A escala gráfica é uma representação visual da relação entre as dimensões de um objeto real e sua representação reduzida no desenho técnico. Ela é constituída por uma linha segmentada, onde cada segmento representa uma unidade de medida real, subdividida em partes menores para permitir medições precisas. A principal característica da escala gráfica é que ela permanece válida mesmo que o desenho seja reduzido ou ampliado, desde que a escala gráfica seja ajustada proporcionalmente.
Em termos técnicos, a escala gráfica pode ser definida segundo a ABNT NBR 6492:2022, que trata dos desenhos técnicos para arquitetura e urbanismo, destacando que a escala deve estar sempre indicada no desenho, podendo ser representada em escala numérica e/ou gráfica. A norma reforça a importância da clareza e precisão na comunicação do projeto, o que inclui o uso correto da escala gráfica.
Vantagens da Escala Gráfica
- Facilidade de medição direta: permite medir distâncias no desenho sem necessidade de cálculos.
- Resiliência a alterações de tamanho: pode ser ajustada mesmo após impressões com escalas diferentes.
- Comunicação clara: facilita o entendimento para profissionais e clientes que não dominam a escala numérica.
- Complementaridade: funciona como apoio à escala numérica, melhorando a precisão da leitura.
Tipos de Escala Gráfica Utilizadas em Arquitetura
Existem diversos tipos de escalas gráficas utilizadas conforme o tipo de projeto e a complexidade do desenho. A seleção da escala adequada é crucial para garantir que o desenho seja legível e que os detalhes estejam proporcionais.

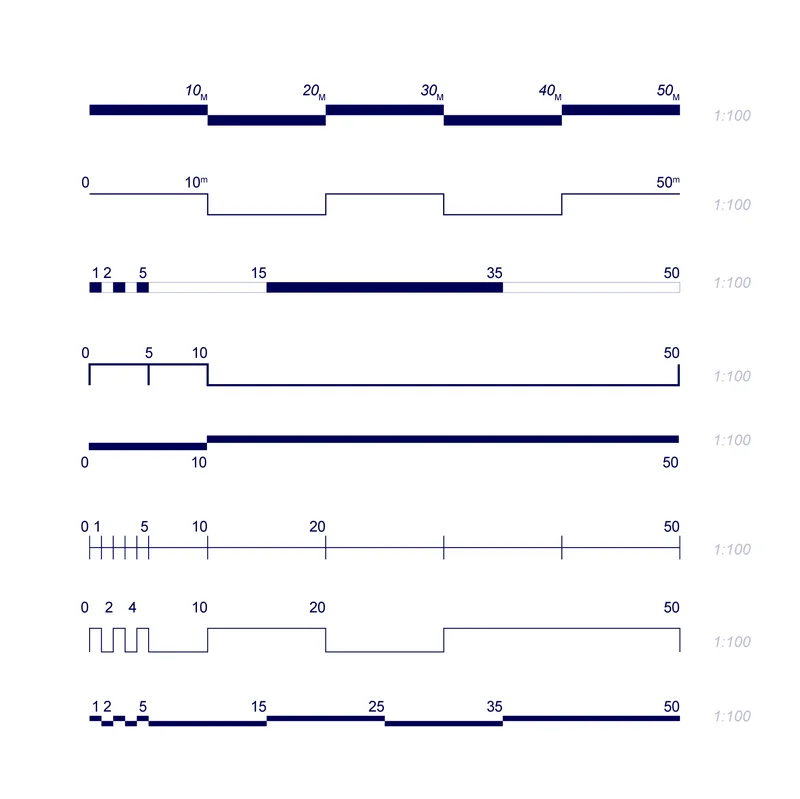

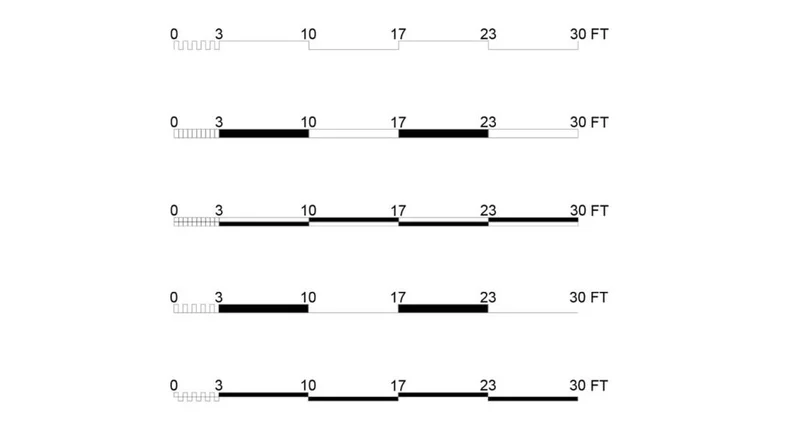

Escala Linear Simples
É o tipo mais comum, representado por uma régua dividida em segmentos iguais que indicam unidades reais. Exemplo: cada segmento pode representar 1 metro real, subdividido em 10 partes para facilitar a medição em decímetros.
Escala Linear Composta
Utilizada em desenhos que requerem múltiplas unidades de medida, como metros e centímetros, ou em projetos que envolvem diferentes escalas ao mesmo tempo. Apresenta mais subdivisões para acomodar diferentes níveis de detalhe.
Escala Logarítmica
Mais rara em arquitetura, é utilizada para representar variações proporcionais em escalas muito diferentes, como em estudos urbanísticos ou análise de volumes. Não é recomendada para desenhos técnicos convencionais.
Aplicação da Escala Gráfica em Desenhos Técnicos
Para aplicar corretamente a escala gráfica em um desenho arquitetônico, é necessário seguir alguns passos e recomendações técnicas:
- Determinação da escala numérica: Defina a relação entre o tamanho real e o tamanho do desenho. Exemplo: 1:50, 1:100, 1:200.
- Construção da escala gráfica: Baseando-se na escala numérica, desenhe a régua dividida em segmentos que correspondam às unidades reais.
- Posicionamento no desenho: Coloque a escala gráfica em local visível, preferencialmente próximo à legenda ou título do projeto.
- Indicação clara: A escala deve ser legível, com marcações e números que facilitem a medição direta.
Vale destacar que a escala gráfica precisa estar proporcionalmente correta para que seja eficaz. Em desenhos digitais, a escala gráfica deve ser dimensionada conforme a impressão para evitar distorções.
Normas ABNT Relacionadas à Escala Gráfica
O Brasil possui normas técnicas específicas para desenhos arquitetônicos, que incluem diretrizes sobre escalas e representação gráfica. As principais normas são:
- ABNT NBR 6492:2022 – Representação de projetos de arquitetura
- ABNT NBR 8402:1984 – Desenho técnico – Generalidades
- ABNT NBR 10068:1987 – Símbolos gráficos para desenho técnico
Estas normas indicam que a escala deve ser sempre indicada no desenho, podendo ser representada por escala numérica, gráfica ou ambas, para garantir a correta interpretação do projeto. A ABNT NBR 6492 destaca a importância da escala gráfica como elemento que facilita a leitura e a compreensão do desenho por profissionais e clientes.
Comparativo: Escala Gráfica vs Escala Numérica
| Aspecto | Escala Gráfica | Escala Numérica |
|---|---|---|
| Definição | Representação visual com régua segmentada | Relação numérica entre desenho e real (ex: 1:100) |
| Facilidade de uso | Alta – permite medição direta no desenho | Média – exige cálculo para conversão |
| Resiliência a alterações | Mantém precisão se ajustada proporcionalmente | Perde precisão se o desenho for ampliado/reduzido |
| Aplicação | Desenhos impressos e digitais, conferência em campo | Especificação técnica e formal de projetos |
| Normatização ABNT | Recomendada e complementar à escala numérica | Obrigatória em desenhos técnicos |
Como Fazer uma Escala Gráfica Passo a Passo
Seguir um método estruturado para criar uma escala gráfica correta é fundamental para garantir a precisão do desenho. Veja o passo a passo:
- Escolha a escala numérica: Defina a escala do desenho, por exemplo, 1:100.
- Defina a unidade básica: Pode ser 1 metro, 1 centímetro, dependendo da escala e do tamanho do desenho.
- Desenhe uma linha horizontal: Esta será a base da escala gráfica.
- Divida a linha em segmentos iguais: Cada segmento representará a unidade escolhida (ex: 1 metro).
- Subdivida cada segmento: Em partes menores para permitir medidas mais precisas (ex: decímetros ou centímetros).
- Numere as divisões: De forma clara e visível, indicando a medida real correspondente.
- Adicione legendas e símbolos: Para facilitar o uso e interpretação da escala.
Erros Comuns na Utilização da Escala Gráfica e Como Evitá-los
Apesar de sua praticidade, o uso inadequado da escala gráfica pode gerar erros que comprometem a interpretação do projeto. Entre os erros mais comuns estão:
- Escala gráfica desenhada fora da proporção correta: pode levar a medidas erradas.
- Ausência da escala gráfica no desenho: dificulta a conferência e pode gerar dúvidas.
- Escala gráfica ilegível ou com marcações confusas: compromete a usabilidade.
- Não atualização da escala gráfica após alterações no desenho: gera inconsistência.
- Confusão entre unidades de medida: especialmente em projetos que usam diferentes sistemas métricos.
Para evitar esses problemas, é imprescindível revisar o desenho completo, conferir a escala gráfica, e garantir que ela esteja sempre alinhada com a escala numérica indicada.
FAQ - Perguntas Frequentes sobre Escala Gráfica em Arquitetura
O que é exatamente uma escala gráfica?
É uma representação visual da relação entre as medidas reais e as medidas no desenho, apresentada por uma régua segmentada que permite medir diretamente no desenho e converter para o tamanho real.
Qual a diferença entre escala gráfica e escala numérica?
A escala numérica indica a relação por uma razão (ex: 1:100), enquanto a escala gráfica apresenta uma régua visual no desenho, facilitando a medição direta sem cálculos.
É obrigatório usar escala gráfica em desenhos técnicos?
Segundo a ABNT NBR 6492, é obrigatório indicar a escala numérica, mas o uso da escala gráfica é altamente recomendado para facilitar a leitura e a conferência do desenho.
Como garantir que a escala gráfica não fique distorcida em impressões?
É fundamental ajustar o desenho e a escala gráfica conforme o fator de impressão, ou utilizar softwares que controlam a escala durante a impressão para manter a proporção correta.
Posso usar escala gráfica em projetos digitais?
Sim, a escala gráfica pode ser utilizada em desenhos digitais, especialmente quando há impressão envolvida. Em ambientes digitais puros, a escala numérica normalmente é suficiente, mas a escala gráfica é útil para conferência e comunicação com equipes.
Conclusão
A escala gráfica é uma ferramenta essencial no universo da arquitetura, que alia precisão técnica e facilidade de compreensão, contribuindo para a clareza e eficiência na comunicação dos projetos. Seu correto uso evita erros interpretativos, facilita a medição direta e complementa a escala numérica, tornando-se indispensável em desenhos técnicos de alta qualidade.
Investir no domínio da escala gráfica significa garantir maior profissionalismo, assertividade e credibilidade em suas apresentações e projetos. Portanto, adote sempre boas práticas, esteja atento às normas da ABNT e utilize as ferramentas digitais disponíveis para otimizar seu trabalho.
Quer aprimorar sua técnica e entregar projetos cada vez mais precisos? Comece agora a aplicar a escala gráfica corretamente em seus desenhos e surpreenda clientes e parceiros com a excelência do seu trabalho!
