Introdução: A Linguagem Universal das Proporções na Arquitetura
No vasto universo da arquitetura, a comunicação precisa de ideias é a pedra angular que sustenta a transformação de um conceito abstrato em uma realidade construída. Para que um arranha-céu monumental ou uma residência acolhedora possa sair do papel e ganhar forma no mundo físico, arquitetos, engenheiros e construtores precisam compartilhar uma linguagem comum, inequívoca e universal. Essa linguagem é a escala numérica. A escala é a ferramenta que permite representar objetos de grandes dimensões, como edifícios e cidades, em um formato gerenciável, como uma folha de papel ou a tela de um computador, mantendo uma proporção exata com a realidade.
Dominar o conceito e a aplicação das escalas numéricas não é apenas uma habilidade técnica para estudantes e profissionais de arquitetura; é a essência do pensamento projetual. É através da escala que o arquiteto controla o nível de detalhe, comunica suas intenções e garante que cada elemento do projeto, do posicionamento de uma fundação à especificação de uma maçaneta, seja executado com precisão milimétrica. Sem a escala, o projeto arquitetônico seria um mero esboço artístico, desprovido da informação necessária para sua materialização.
Este artigo se aprofundará no mundo das escalas numéricas em arquitetura, oferecendo um guia definitivo para sua compreensão e utilização. Exploraremos desde os conceitos mais básicos, como os tipos de escala e sua representação, até as aplicações práticas em diferentes fases do projeto, a importância das normas técnicas da ABNT e o impacto das tecnologias digitais como o CAD e o BIM nesse processo. Ao final desta leitura, você terá uma compreensão clara e abrangente de por que as escalas são o alicerce de todo grande projeto arquitetônico.
O Conceito Fundamental de Escala em Projetos Arquitetônicos
Em sua definição mais simples, a escala numérica é a relação matemática que existe entre as dimensões de um desenho (a representação) e as dimensões reais do objeto que ele representa. Essa relação é expressa por uma razão, geralmente na forma 1:X, onde "1" representa uma unidade de medida no desenho e "X" representa o número correspondente de unidades de medida na realidade.
A Relação Desenho vs. Realidade
Imagine que você precisa desenhar uma casa de 10 metros de comprimento em uma folha de papel de 50 centímetros. Seria impossível desenhá-la em seu tamanho real. A solução é reduzir as dimensões da casa de forma proporcional. Se você decidir que cada 1 centímetro no seu desenho representará 50 centímetros na realidade, você estará usando uma escala de 1:50. Assim, a parede de 10 metros (ou 1000 centímetros) será representada no papel por uma linha de 20 centímetros (1000 / 50 = 20).
Essa relação de proporcionalidade é o que garante a fidelidade do projeto. Todas as medidas do objeto real são divididas pelo mesmo fator para se chegar às medidas do desenho. Isso permite que qualquer pessoa que leia o projeto possa, utilizando a escala indicada, determinar as dimensões reais de qualquer elemento representado.
Os Três Tipos de Escala
Existem três tipos principais de escalas utilizadas em desenho técnico, cada uma adequada a um propósito específico:
- Escala de Redução: É a mais comum em arquitetura e engenharia. Utilizada quando o objeto a ser representado é maior que o espaço disponível para o desenho. A notação é 1:X, onde X > 1 (por exemplo, 1:20, 1:50, 1:100, 1:500). Quanto maior o número X, maior a redução e menor o nível de detalhe possível.
- Escala Natural (ou Real): Utilizada quando o objeto representado tem as mesmas dimensões do desenho. A notação é 1:1. É comumente usada para representar peças mecânicas pequenas ou detalhes construtivos muito específicos em que a precisão dimensional é crítica.
- Escala de Ampliação: Utilizada para representar objetos muito pequenos, que precisam ser ampliados para que seus detalhes sejam visíveis. A notação é X:1, onde X > 1 (por exemplo, 2:1, 5:1, 10:1). É frequentemente empregada no design de produtos, joalheria e componentes eletrônicos.
Como Ler e Interpretar Escalas Numéricas como um Profissional
Saber ler e interpretar uma escala é uma habilidade indispensável. A representação da escala em um projeto pode ocorrer de duas formas principais: a indicação numérica e a escala gráfica.
Entendendo a Notação Numérica (1:X)
A notação numérica é a forma mais direta de indicar a escala. Como vimos, ela se apresenta como uma razão (por exemplo, 1:50). A leitura é simples:
- 1:50 significa que 1 unidade de medida no desenho (seja 1 cm, 1 mm ou 1 polegada) equivale a 50 unidades da mesma medida na realidade.
- 1:100 significa que 1 cm no desenho equivale a 100 cm (ou 1 metro) na realidade.
- 1:200 significa que 1 cm no desenho equivale a 200 cm (ou 2 metros) na realidade.
Para descobrir a medida real de um elemento no desenho, basta medir seu comprimento com uma régua comum e multiplicar o valor encontrado pelo fator da escala. Por exemplo, uma parede que mede 5 cm em uma planta na escala 1:50 terá, na realidade, 250 cm ou 2,5 metros (5 cm x 50 = 250 cm).
O Uso do Escalímetro: A Ferramenta Essencial

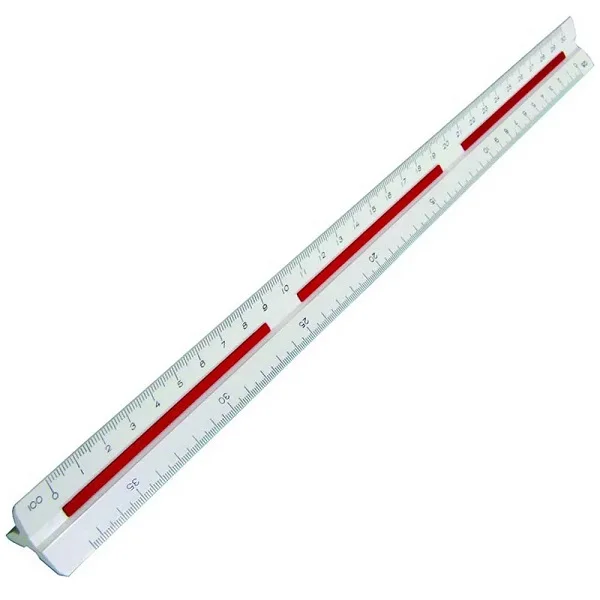

O escalímetro é uma régua especial de seção triangular que contém seis escalas diferentes pré-calibradas, facilitando a vida do arquiteto. Em vez de fazer o cálculo de conversão manualmente, o profissional utiliza a face do escalímetro correspondente à escala do projeto para medir diretamente as dimensões reais sobre o desenho.

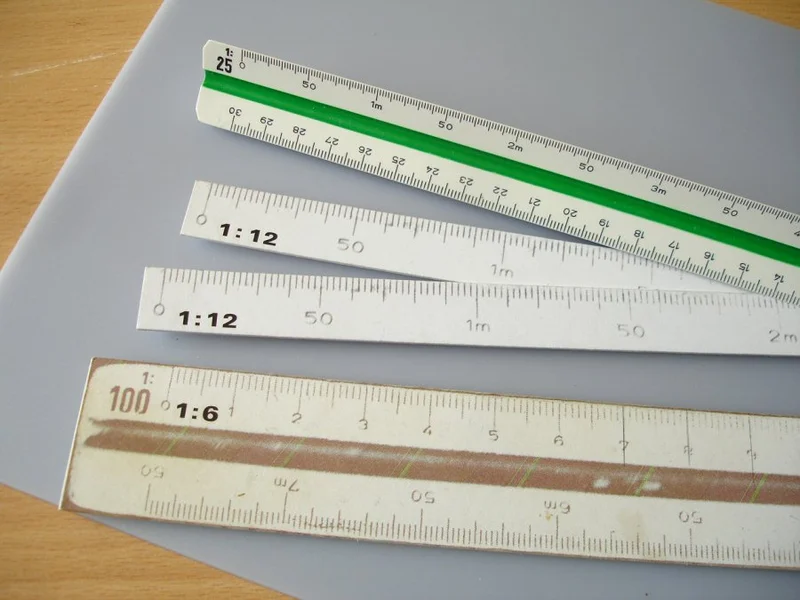

Os escalímetros mais comuns para arquitetura (identificados pelo número 1) geralmente contêm as escalas 1:20, 1:25, 1:50, 1:75, 1:100 e 1:125. Para usar, basta alinhar o ponto zero da escala escolhida com o início do elemento a ser medido e ler o valor diretamente na marcação do escalímetro onde o elemento termina. A leitura já fornecerá a medida em metros.
A Escala Gráfica: À Prova de Distorções
A escala gráfica é uma representação visual da escala, consistindo em uma linha ou barra dividida em segmentos que indicam as distâncias reais. Sua grande vantagem é que, se o desenho for ampliado ou reduzido (por exemplo, em uma fotocópia ou ao ser visualizado em diferentes tamanhos de tela), a escala gráfica é redimensionada junto com o desenho, mantendo a proporção correta. A escala numérica, por outro lado, perde sua validade nessas situações. Por isso, é uma boa prática incluir sempre uma escala gráfica nos desenhos finais.
As Principais Escalas e Suas Aplicações em Projetos de Arquitetura
A escolha da escala está diretamente ligada à complexidade e à dimensão do objeto a ser representado, bem como à fase do projeto. Cada escala permite um nível diferente de detalhamento. Um projeto completo de arquitetura geralmente utiliza um conjunto de desenhos em diferentes escalas para comunicar todas as informações necessárias.
| Escala | Aplicação Típica | Nível de Detalhe |
|---|---|---|
| 1:2000 / 1:1000 / 1:500 | Planejamento Urbano, Planos Diretores, Plantas de Situação | Representação do entorno, vias, quadras, implantação geral da edificação no terreno. |
| 1:200 / 1:100 | Estudos Preliminares, Anteprojetos, Plantas de Cobertura | Visão geral do projeto, layout dos ambientes, dimensões principais, estrutura. |
| 1:50 | Projetos Legais (Prefeitura), Projetos Executivos (Plantas Baixas, Cortes, Fachadas) | Dimensões detalhadas, espessura de paredes, localização de portas e janelas, layout de mobiliário. |
| 1:25 / 1:20 | Ampliação de áreas molhadas (banheiros, cozinhas), escadas, projetos de interiores. | Paginação de pisos e paredes, pontos hidráulicos e elétricos, detalhes de marcenaria. |
| 1:10 / 1:5 / 1:2 / 1:1 | Detalhes Construtivos, Encontros de Materiais, Design de Mobiliário | Especificação de materiais, sistemas de fixação, detalhes de execução. |
Da Escala Urbana ao Detalhe Construtivo
Como a tabela demonstra, o trabalho do arquiteto transita por uma vasta gama de escalas. Em um projeto de um novo bairro (escala urbana), o arquiteto utilizará escalas como 1:5000 ou 1:2000 para definir o traçado das ruas e a distribuição dos lotes. Ao projetar um edifício dentro desse bairro, ele passará para a escala da edificação (1:200 ou 1:100) para os estudos iniciais. Para o projeto executivo, a escala 1:50 é a mais comum, pois oferece um bom equilíbrio entre a visão do todo e o detalhe. Finalmente, para garantir que um encontro entre uma viga de concreto e um caixilho de vidro seja executado perfeitamente, ele recorrerá à escala do detalhe (1:5 ou 1:2), desenhando cada componente com a máxima precisão.
A Importância Estratégica da Escolha da Escala Certa
A decisão sobre qual escala utilizar em cada desenho não é arbitrária; é uma escolha estratégica que impacta diretamente a clareza da comunicação e a eficiência do processo construtivo. Uma escala inadequada pode gerar ambiguidades, erros de interpretação e, consequentemente, prejuízos na obra.
Nível de Informação vs. Clareza Gráfica
O principal desafio é encontrar o equilíbrio ideal entre a quantidade de informação a ser mostrada e a legibilidade do desenho. Tentar incluir detalhes executivos em uma planta na escala 1:200 resultará em um desenho poluído e incompreensível. Por outro lado, apresentar uma planta 1:50 com apenas as dimensões gerais é um desperdício do potencial da escala. Cada escala "pede" um tipo específico de informação.
Normas ABNT para Desenho Técnico e o Uso de Escalas
Para padronizar a representação de projetos e garantir uma comunicação técnica eficiente em todo o território nacional, a Associação Brasileira de Normas Técnicas (ABNT) estabelece uma série de diretrizes. As duas normas mais importantes relacionadas a escalas são:
- ABNT NBR 8196:1999 - Desenho técnico - Emprego de escalas: Esta norma define os termos, as condições de uso e a forma de indicação das escalas em desenhos técnicos. Ela recomenda uma série de escalas preferenciais para uso geral, visando à padronização.
- ABNT NBR 6492:1994 - Representação de projetos de arquitetura: Esta norma especifica as condições exigíveis para a representação gráfica de projetos de arquitetura, visando à sua boa compreensão. Ela indica quais elementos devem ser representados em cada tipo de desenho (planta de situação, planta baixa, cortes, etc.) e sugere as escalas mais adequadas para cada um.
| Tipo | Escalas Preferenciais |
|---|---|
| Ampliação | 50:1, 20:1, 10:1, 5:1, 2:1 |
| Natural | 1:1 |
| Redução | 1:2, 1:5, 1:10, 1:20, 1:50, 1:100, 1:200, 1:500, 1:1000, 1:2000, 1:5000, 1:10000 |
Seguir as recomendações da ABNT não é apenas uma questão de boas práticas, mas também uma forma de garantir a validade legal e a clareza técnica de seus projetos, especialmente em processos de aprovação em órgãos públicos e em licitações.
Ferramentas Digitais e a Evolução do Conceito de Escala
A transição do desenho manual para o ambiente digital, com os softwares de CAD (Computer-Aided Design) e, mais recentemente, BIM (Building Information Modeling), transformou a maneira como os arquitetos lidam com as escalas.
A Escala no CAD e no BIM
No ambiente digital, os projetos são sempre desenhados em escala real (1:1). O arquiteto desenha uma parede de 5 metros com exatamente 5 unidades de medida do software. A escala só entra em jogo no momento da plotagem ou da exportação do desenho para uma folha (o "layout" ou "paper space"). Nesse momento, o profissional define uma "viewport" (uma janela de visualização) e atribui a ela a escala desejada (por exemplo, 1:50). O software se encarrega de fazer a redução automaticamente.
Essa abordagem elimina os erros de conversão e permite que o mesmo modelo 3D seja usado para gerar desenhos em múltiplas escalas, garantindo consistência e agilidade. Ferramentas como o Software de Plantas Online da Arqpedia já incorporam essa lógica, permitindo que o usuário desenhe de forma intuitiva e, posteriormente, exporte seu projeto na escala adequada.
Conclusão: Dominando as Escalas para uma Arquitetura de Precisão
As escalas numéricas são muito mais do que uma convenção técnica; elas são a espinha dorsal da representação arquitetônica. Dominar seu uso é o que permite ao arquiteto navegar com fluidez entre a visão macro do urbanismo e o detalhe micro da construção, garantindo que a visão concebida na mente seja traduzida com fidelidade para o canteiro de obras. Seja utilizando o tradicional escalímetro sobre uma prancha de papel ou ajustando uma viewport em um software BIM, a compreensão profunda da relação entre o desenho e a realidade é o que distingue um amador de um verdadeiro profissional.
Perguntas Frequentes
O que significa quando um desenho está "sem escala"?
Um desenho "sem escala" (S/ESC) é uma representação esquemática ou artística, onde as proporções não são mantidas rigorosamente. É usado para ilustrar uma ideia ou conceito, mas não serve para extrair medidas precisas. Croquis e diagramas são exemplos de desenhos que podem estar sem escala.
Posso usar uma régua comum para ler uma planta em escala?
Sim, mas você precisará fazer o cálculo manualmente. Meça o comprimento em centímetros com a régua e multiplique pelo fator da escala. Por exemplo, se uma linha mede 10 cm em uma planta 1:100, a medida real é 10 cm x 100 = 1000 cm, ou 10 metros. O escalímetro torna esse processo direto, sem a necessidade de cálculos.
Qual a diferença entre a escala de um arquiteto e a de um engenheiro?

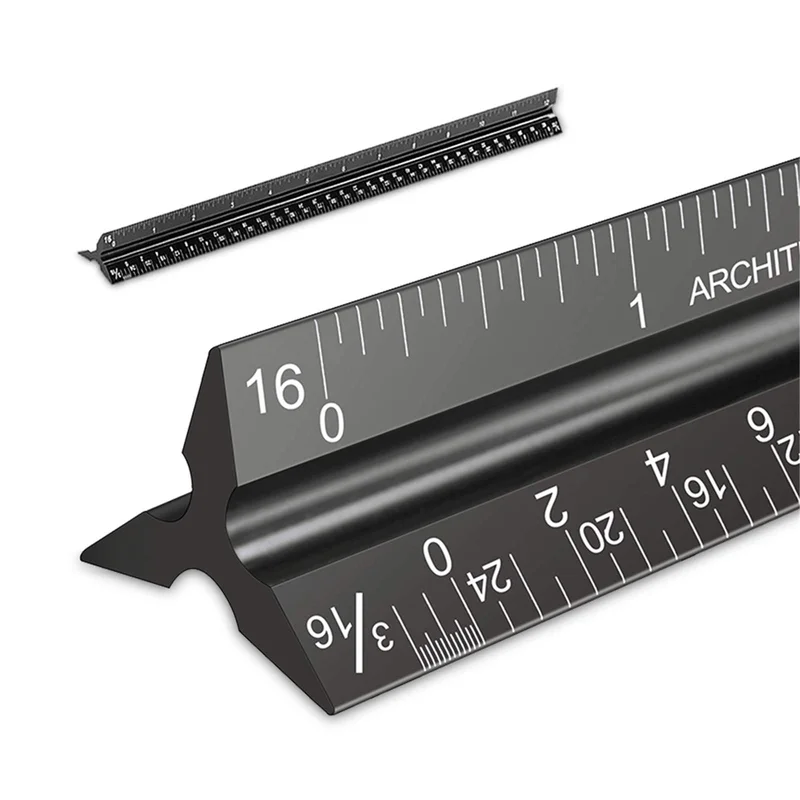

A principal diferença está nas unidades e nas graduações. O escalímetro de arquiteto é baseado em frações de polegada para pés (no sistema imperial) ou em proporções métricas fáceis de usar (1:20, 1:50, 1:75). O escalímetro de engenheiro usa escalas baseadas em múltiplos de 10 (1:10, 1:20, 1:30, 1:40, 1:50, 1:60), sendo mais comum em projetos de engenharia civil e topografia.
Por que a escala 1:75 existe no escalímetro?
A escala 1:75 é menos comum hoje em dia, mas historicamente era útil para compatibilizar desenhos feitos em sistemas de medidas diferentes ou para encontrar um meio-termo entre a 1:50 e a 1:100 quando o tamanho do papel era uma limitação. Atualmente, com a flexibilidade do CAD, seu uso é raro.
Em um software BIM, eu ainda preciso me preocupar com escalas?
Sim, mas de uma forma diferente. Embora você modele em 1:1, a preocupação se desloca para a configuração das vistas e das folhas de plotagem. Você precisa garantir que a escala escolhida para cada desenho seja apropriada para o nível de detalhe que você deseja comunicar e que as anotações (cotas, textos, símbolos) sejam legíveis e configuradas corretamente para aquela escala (usando textos anotativos, por exemplo).
