Introdução à Fundação em Projetos de Construção
O que são fundações e sua importância
Em engenharia civil, a fundação é a estrutura responsável por transferir as cargas de uma edificação para o solo, garantindo segurança, estabilidade e durabilidade ao projeto. Sem uma fundação devidamente projetada, é impossível assegurar que a construção resista às forças estáticas e dinâmicas atuantes, como peso próprio, ventos, sismos ou variações do solo.

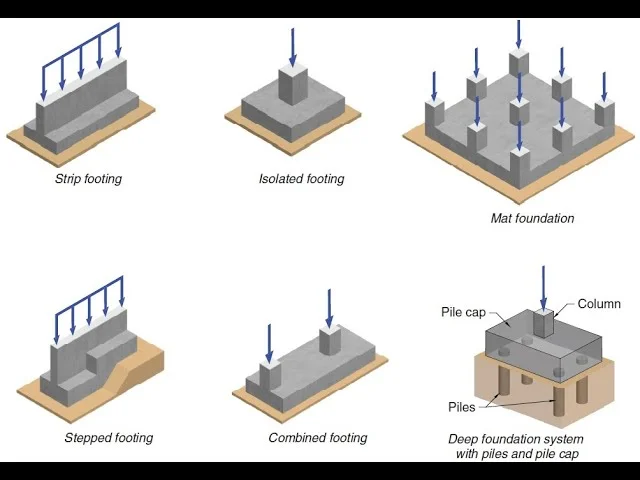

Visão geral dos tipos de fundações
Existem dois grandes grupos de fundações: as rasas e as profundas. Cada um atende a diferentes condições geotécnicas, tipos de estruturas e cargas. O conhecimento aprofundado dos tipos, suas vantagens, limitações e critérios de escolha é fundamental para engenheiros, arquitetos e profissionais da construção civil.
Fundações Rasas: Tipos e Aplicações
Definição e características
Fundações rasas são aquelas que têm sua base a pouca profundidade em relação ao nível do solo (geralmente menos de 3 metros). São indicadas para solos com boa capacidade portante numa camada superficial, e para cargas moderadas a leves, como casas, prédios de poucos andares e outras estruturas.
Tipologias principais
- Sapatas isoladas: suportam pilares individuais;
- Blocos ou radier: fundações em lajes que distribuem a carga sobre uma área maior;
- Vigas baldrame: conectam as sapatas e distribuem cargas lineares;
- Placas de fundação: grandes lajes que cobrem toda a área da estrutura.
Quando usar fundações rasas?
Esses tipos são ideais em solos estáveis, secos e com boa capacidade portante. São geralmente econômicos e de execução rápida, porém sua utilização exige análise geotécnica detalhada para evitar recalques e assentamentos.
| Tipo | Profundidade típica | Capacidade de carga | Aplicação | Vantagens |
|---|---|---|---|---|
| Sapata isolada | 0,8 a 2 m | Média | Pilares individuais em edificações leves | Fácil execução, baixo custo |
| Bloco de fundação | 0,8 a 2 m | Média a alta | Pontos concentrados de carga | Distribuição uniforme da carga |
| Radier | 0,3 a 1 m | Alta | Edificações com grande área de apoio | Reduz recalques diferenciais |
| Viga baldrame | 0,8 a 1,5 m | Baixa a média | Distribuição de cargas lineares | Conecta sapatas, aumenta rigidez |
Fundações Profundas: Características e Uso
Definição e situações típicas
Fundações profundas são aquelas cujas bases estendem-se até camadas de solo mais resistentes, ou até o rochedo, quando as camadas superficiais possuem baixa capacidade portante. São comuns em grandes construções, edifícios altos, pontes, ou quando se trabalha com terrenos instáveis, como solos arenosos, argilosos ou pantanosos.
Principais tipos de fundações profundas
- Estacas: elementos estruturais verticalizados cravados ou perfurados;
- Tubulões: fundações escavadas em áreas alagadiças ou com grande profundidade;
- Caixões: estruturas de concreto armado usadas em fundações subaquáticas ou muito profundas;
- Barra metálica ou metálicas: utilizadas em condições específicas com reforço adicional.
Aplicações comuns
Indicadas para fundações em solos moles, alagadiços, áreas sujeitas a recalques, grandes estruturas industriais, torres, viadutos, e outras construções de alta carga que exigem capacidade de suporte elevada.
| Tipo | Profundidade típica | Capacidade de carga | Execução | Vantagens |
|---|---|---|---|---|
| Estaca cravada | 5 a 30 m | Alta | Cravação ou perfuração | Reuso de material, rápida execução |
| Tubulão | 5 a 15 m | Muito alta | Escavação manual ou mecanizada | Alta capacidade suporte em áreas alagadiças |
| Caixão | 10 a 40 m | Elevada | Montagem e imersão em águas profundas | Especial para fundações subaquáticas |
| Estaca metálica | 5 a 25 m | Alta | Cravamento ou perfuração | Alta resistência e flexibilidade |
Critérios para Escolha do Tipo de Fundação
Análise do solo
O primeiro passo para definir o tipo de fundação é o estudo detalhado do perfil do solo: capacidade portante, presença de lençol freático, consistência, tipo e estratificação. Ensaios como sondagem, penetração padrão (SPT) e ensaios de laboratório são essenciais para decisões técnicas.
Natureza da carga
Avaliar peso total, distribuição, cargas dinâmicas ou estáticas, e o tipo de estrutura para garantir uma fundação adequada. Cargas concentradas podem requerer fundações pontuais (sapatas isoladas, estacas), enquanto cargas distribuídas podem usar radier ou vigas baldrame.
Aspectos econômicos e prazos
O custo da fundação pode representar até 30% do custo total de uma obra. Fundamentos rasos costumam ser mais econômicos e rápidos, porém podem não ser viáveis para determinados solos. A escolha deve equilibrar segurança, eficiência e custos.
Condições ambientais e topográficas
Áreas com alto nível d’água, região sísmica, ou terrenos complexos podem definir a necessidade de fundações específicas que ofereçam maior segurança e resistência.
Materiais Utilizados em Fundações
Concreto e sua composição
O concreto armado é o material predominante em fundações, pela sua resistência à compressão e durabilidade. Sua composição correta, com cimento, agregados e água, deve ser baseada nas normas ABNT NBR 12655 para garantir performance.
Aço de reforço
Barras e telas de aço aumentam a resistência às tensões de tração. O aço utilizado deve atender à norma ABNT NBR 7480, garantindo qualidade, ductilidade e aderência ao concreto.
Madeira e outros materiais
Em fundações antigas ou provisórias, a madeira era comum, hoje utilizada em estacas cravadas específicas e protegida contra umidade e fungos. Outras fundações podem usar materiais metálicos, como estacas metálicas e tubulões metálicos, usados conforme as necessidades do projeto.
Normas ABNT Relacionadas às Fundações
Principais normas aplicáveis
- ABNT NBR 6122: Projeto e execução de fundações;
- ABNT NBR 12655: Concreto de cimento Portland – especificação, produção e controle;
- ABNT NBR 6484: Sondagem de simples reconhecimento;
- ABNT NBR 9062: Projeto e execução de estruturas de concreto pré-moldado;
- ABNT NBR 6118: Projeto de estruturas de concreto – Procedimento (para estruturação do projeto estrutural).
Importância da normatização
A conformidade com as normas ABNT é vital para garantir segurança, qualidade e sustentabilidade dos projetos, além de atender a exigências legais e assegurar a responsabilidade técnica dos envolvidos na obra.
Técnicas Inovadoras em Fundações
Fundações com pré-moldados
O uso de elementos pré-moldados tem acelerado a construção, melhorado a qualidade e reduzido o desperdício. Estacas pré-moldadas de concreto e blocos modulares possibilitam montagem ágil e menor interferência no canteiro.
Injeção de solo e microestacas
Técnicas como injeção de calda de cimento e microestacas permitem reforço do solo e fundações em terrenos de baixa capacidade sem grandes escavações, otimizando custos e reduzindo impactos ambientais.
Monitoramento digital e tecnologias BIM
A aplicação de sensores em fundações e o uso de modelos BIM (Building Information Modeling) possibilitam acompanhamento em tempo real do comportamento do solo e da estrutura, melhorando o controle de qualidade e a gestão da obra.
Detalhes Construtivos e Cuidados Essenciais
Preparo do terreno
A estabilização e compactação do solo são essenciais antes da execução da fundação, sempre respeitando as recomendações do engenheiro geotécnico. A remoção de materiais orgânicos ou solos inaptos evita recalques futuros.
Proteção contra corrosão e umidade
O uso de aditivos no concreto, capas de proteção e mantas impermeabilizantes previnem degradação dos materiais, aumentando a vida útil da fundação.
Verificação e ensaios durante a execução
Ensaios de carga, verificação da profundidade e alinhamento, e monitoramento constante garantem que a fundação atende às especificações do projeto.
Perguntas Frequentes
Qual a diferença entre fundação rasa e profunda?
Fundação rasa é aquela que se apoia em camadas superficiais do solo, geralmente a até 3 metros de profundidade, indicada para solos firmes. Fundação profunda alcança camadas mais resistentes do solo, podendo chegar a dezenas de metros, usada em condições de solo fraco ou para estruturas pesadas.
Quais são os principais riscos de um projeto de fundação mal dimensionado?
Recalques diferenciais, fissuração na estrutura, colapsos parciais ou totais, gastos inesperados com reparos e atrasos na obra são os principais riscos associados a falhas no dimensionamento da fundação.
Quando é recomendada a utilização de radier?
O radier é recomendado para estruturas com grandes áreas de contato com o solo e quando as cargas estão distribuídas, ou em solos que demandam a distribuição da carga para evitar recalques diferenciais.
Como a norma ABNT NBR 6122 influencia o projeto de fundações?
Esta norma estabelece parâmetros técnicos para o projeto e execução de fundações, garantindo segurança estrutural, qualidade dos materiais, métodos construtivos e controle técnico durante toda a obra.
Quais cuidados tomar ao utilizar estacas metálicas?
Garantir proteção contra corrosão, verificar o tipo de solo para evitar danos durante a cravação, e seguir especificações técnicas quanto à resistência mecânica da estaca, além do monitoramento durante a cravação para evitar danos estruturais.
Conclusão
A fundação é um dos elementos mais críticos em projetos de construção, determinando a segurança e a longevidade da estrutura. O conhecimento aprofundado sobre os diferentes tipos de fundações, suas aplicações, critérios de escolha, materiais e técnicas de execução, é indispensável para engenheiros e profissionais da construção.
A integração do estudo geotécnico com as normas técnicas vigentes, principalmente as ABNT, assegura a conformidade e a qualidade dos projetos. As inovações tecnológicas e metodológicas oferecem maior precisão e eficiência, mas não substituem o rigor da análise técnica e o planejamento detalhado.
Em suma, explorar a base em seus diversos aspectos, desde tipos mais comuns até as fundações profundas e técnicas avançadas, é essencial para o sucesso de qualquer empreendimento na engenharia civil. Investir neste conhecimento significa investir em segurança, economia e sustentabilidade na construção.
