O que são as Famílias BIM: Os Blocos de Construção da Modelagem da Informação
- Introdução: A Essência dos Objetos Inteligentes
- O que é uma Família no Contexto BIM/Revit?
- Os 3 Tipos de Famílias no Revit
- A Hierarquia da Informação: Categoria, Família, Tipo e Instância
- O Poder dos Parâmetros: O que Torna as Famílias Inteligentes
- Onde Encontrar Famílias de Qualidade?
- Boas Práticas ao Usar e Criar Famílias
- Perguntas Frequentes
Introdução: A Essência dos Objetos Inteligentes
Se você está entrando no universo BIM (Building Information Modeling), especialmente através de softwares como o Autodesk Revit, o termo "Família" aparecerá constantemente. Compreender o que são as famílias e como elas funcionam é absolutamente fundamental, pois elas são, literalmente, os blocos de construção de qualquer projeto BIM. Longe de serem apenas "blocos 3D", as famílias são a encarnação do "I" de BIM - a Informação.
Esqueça a ideia de desenhar com linhas e arcos. No BIM, você constrói seu modelo com objetos inteligentes, e esses objetos são as famílias. Elas são a base que permite que um modelo BIM seja mais do que uma simples representação geométrica, transformando-o em um rico banco de dados da construção. Este guia irá detalhar o que são as famílias, seus tipos e por que elas são tão importantes.
O que é uma Família no Contexto BIM/Revit?
No Revit, uma família é um grupo de elementos com um conjunto comum de propriedades (chamadas de parâmetros) e uma representação gráfica relacionada. De forma mais simples, uma família é a definição de um objeto construtivo. Ela agrupa todos os componentes que compartilham a mesma identidade e comportamento.
Por exemplo, em vez de desenhar várias linhas para representar uma porta, você usa uma família de porta. Esta família não contém apenas a geometria 3D da folha e do batente, mas também contém informações (parâmetros) como largura, altura, espessura, material, custo, fabricante, resistência ao fogo, etc. Todos os objetos criados a partir desta família compartilharão essas mesmas propriedades e comportamentos.

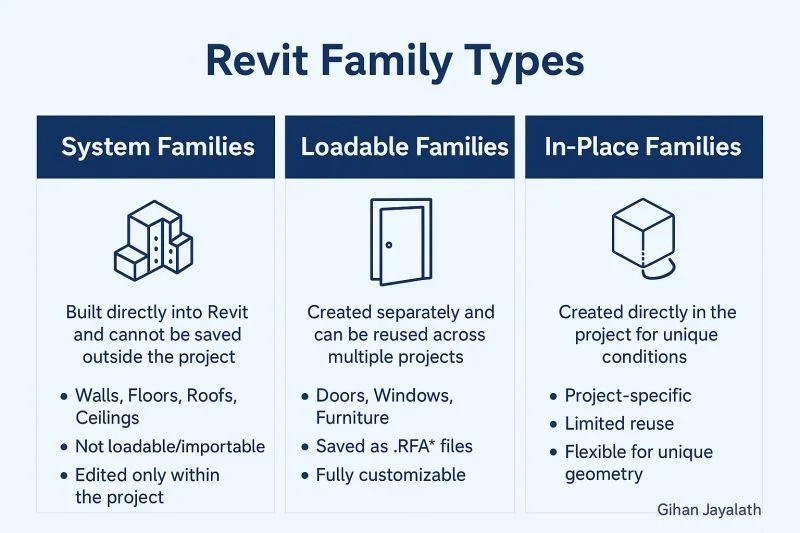

Os 3 Tipos de Famílias no Revit
O Revit organiza seus elementos em três tipos de famílias, cada uma com uma origem e um comportamento diferente:
- Famílias de Sistema (System Families):
São famílias pré-definidas que existem apenas dentro de um projeto ou template do Revit. Você não pode criá-las ou carregá-las de um arquivo externo. Elas representam os elementos fundamentais e básicos da construção, que são montados no local da obra. Exemplos incluem: Paredes, Pisos, Forros, Telhados, Escadas e Rampas. Você pode duplicar e editar os tipos dentro de uma família de sistema (ex: criar um tipo "Parede de Concreto 15cm" e outro "Parede de Gesso 10cm"), mas a família "Parede" em si é nativa do sistema. - Famílias Carregáveis (Loadable Families):
Estas são as famílias mais comuns e versáteis. Elas são criadas em arquivos externos (com a extensão .RFA) e podem ser carregadas (importadas) para dentro de qualquer projeto conforme a necessidade. Elas representam os componentes que são geralmente comprados e instalados em uma construção. Exemplos incluem: Portas, Janelas, Mobiliário, Luminárias, Pilares, Vigas e Equipamentos Hidrossanitários. É aqui que reside o maior poder de personalização do Revit, pois você pode criar ou baixar famílias para representar qualquer objeto. - Famílias In-loco (In-Place Families):
São famílias únicas, criadas para um propósito específico dentro de um projeto. Elas são usadas quando você precisa de um componente com uma geometria muito particular e que não se repetirá em nenhum outro lugar ou em outro projeto (ex: um balcão de recepção com um formato orgânico, uma estante sob medida para um nicho específico). Deve-se usar com moderação, pois elas aumentam o tamanho do arquivo do projeto e não são facilmente reutilizáveis.
A Hierarquia da Informação: Categoria, Família, Tipo e Instância
Para organizar tudo, o Revit usa uma hierarquia clara:
- Categoria: A classificação mais ampla. É uma definição do Revit que não pode ser alterada. Ex: "Portas", "Janelas", "Paredes".
- Família: Um grupo dentro de uma categoria. Ex: Dentro da categoria "Portas", você pode ter a família "Porta de Correr de 2 Folhas" e a família "Porta Pivotante de Madeira".
- Tipo: Uma variação de tamanho ou material dentro de uma família. Ex: Dentro da família "Porta de Correr de 2 Folhas", você pode ter os tipos "1.20m x 2.10m" e "1.60m x 2.10m".
- Instância (ou Exemplar): O objeto individual colocado no seu projeto. Cada porta que você insere no modelo é uma instância de um tipo específico. Você pode ter 50 instâncias do tipo "1.20m x 2.10m" no seu projeto.

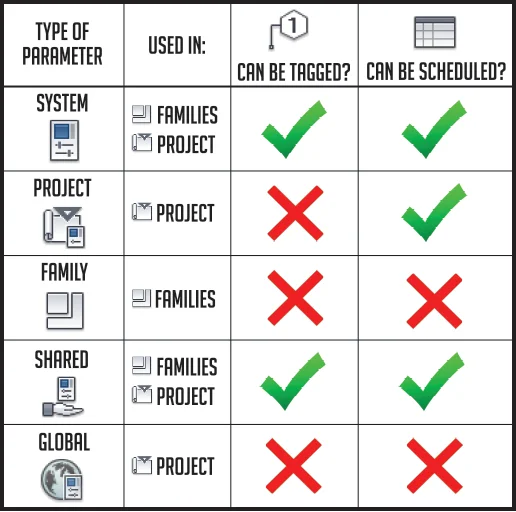

O Poder dos Parâmetros: O que Torna as Famílias Inteligentes
A "inteligência" de uma família vem de seus parâmetros. Parâmetros são as propriedades que controlam a geometria, a aparência e os dados de um objeto.
- Parâmetros de Tipo: Uma alteração em um parâmetro de tipo afeta todas as instâncias daquele tipo no projeto. Ex: Se você mudar o material do tipo "Porta 1.20x2.10" de "Madeira" para "Alumínio", todas as 50 portas desse tipo no seu projeto mudarão para alumínio.
- Parâmetros de Instância: Uma alteração em um parâmetro de instância afeta apenas aquela instância específica que você selecionou. Ex: O parâmetro "Comentários" ou "Marca de Identificação" de uma porta.

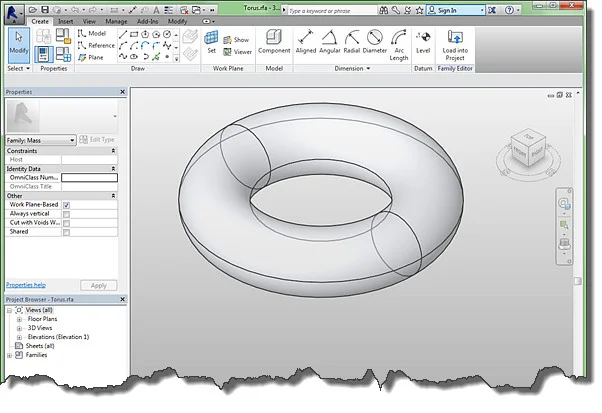

A criação de famílias paramétricas personalizadas é uma das habilidades mais avançadas e valiosas para um profissional BIM.
Onde Encontrar Famílias de Qualidade?
Um bom projeto BIM depende de uma boa biblioteca de famílias. Você pode obtê-las de várias fontes:
- Biblioteca Padrão do Revit: O Revit já vem com uma biblioteca básica de famílias para começar.
- Fabricantes: Muitos fabricantes de materiais e componentes de construção (como Deca, Tigre, Pado) disponibilizam suas próprias famílias BIM, com a geometria e informação exata de seus produtos.
- Portais Online: Existem vários sites especializados que funcionam como grandes bibliotecas de famílias, algumas gratuitas, outras pagas. Os mais famosos são: BIMobject, RevitCity, BIMsmith e Blocks.
- Criar suas Próprias: Para um controle total e para garantir a qualidade e a leveza, muitos escritórios optam por criar e padronizar suas próprias bibliotecas de famílias.
Boas Práticas ao Usar e Criar Famílias
- Mantenha a Leveza: Evite detalhes 3D excessivos que não serão vistos. Por exemplo, não modele o parafuso da maçaneta de uma porta. Use linhas simbólicas 2D para representar esses detalhes em vistas de baixo nível de detalhe (LOD).
- Padronize Nomes: Crie um padrão de nomenclatura claro para suas famílias e tipos para facilitar a organização.
- Use Parâmetros Compartilhados: Para informações que precisam aparecer em tabelas e etiquetas em múltiplos projetos, use parâmetros compartilhados.
- Não Exagere nas Famílias In-loco: Use-as apenas quando for estritamente necessário para geometrias únicas.
Perguntas Frequentes
| Aspecto | Detalhes | Importância |
|---|---|---|
| Conceito | Definição técnica e aplicação prática de o que sao as familias bim | Essencial |
| Normas | Conformidade com normas ABNT e regulamentações vigentes | Obrigatória |
| Aplicação | Projetos residenciais, comerciais e institucionais | Alta |
| Profissionais | Arquitetos, engenheiros e designers de interiores | Recomendada |
Perguntas Frequentes
Qual a diferença entre um "bloco" do AutoCAD e uma "família" do Revit?
Um bloco do AutoCAD é apenas um agrupamento de geometria 2D ou 3D "burra". Uma família do Revit é um objeto paramétrico inteligente que carrega informações. Se você esticar um bloco dinâmico de porta no AutoCAD, ele apenas muda de tamanho. Se você troca o tipo de uma família de porta no Revit, você pode estar mudando sua geometria, seu material, seu custo e sua representação em planta, tudo ao mesmo tempo.
Posso converter um modelo do SketchUp em uma família do Revit?
Sim, você pode importar um arquivo .SKP para dentro do editor de famílias do Revit. No entanto, ele virá como uma malha geométrica "burra", sem parâmetros. É útil para geometrias complexas (como um móvel de design), mas você não terá a inteligência paramétrica de uma família nativa do Revit.
O que significa LOD em uma família?
LOD significa "Level of Development" ou Nível de Desenvolvimento (às vezes também "Level of Detail"). Uma boa família tem diferentes representações gráficas para diferentes níveis de detalhe. No nível baixo (1:100), uma porta pode ser apenas uma linha. No nível médio (1:50), ela mostra a folha e o batente. No nível alto (1:10), ela pode mostrar a maçaneta e outros detalhes. Isso mantém o projeto leve e as vistas limpas.
Todas as ferramentas BIM usam o termo "família"?
Não. "Família" é a terminologia específica do Autodesk Revit. Outros softwares BIM têm conceitos equivalentes, mas com nomes diferentes. O Archicad, por exemplo, chama seus componentes de "Objetos" e usa uma linguagem de programação chamada GDL (Geometric Description Language) para criá-los.
É muito difícil criar minhas próprias famílias?
Criar uma família simples (como uma mesa retangular com parâmetros de largura, profundidade и altura) é relativamente fácil e um ótimo exercício de aprendizado. Criar famílias complexas, com múltiplos níveis de detalhe, parâmetros condicionais e fórmulas, é uma habilidade avançada que exige bastante estudo e prática, mas que é altamente valorizada no mercado.
