Planta de Cobertura: O Guia Definitivo para um Projeto Perfeito
Índice de Conteúdos
- O que é uma Planta de Cobertura e por que ela é crucial para seu projeto?
- Os Elementos Essenciais de uma Planta de Cobertura
- Tipos de Cobertura e suas Representações na Planta
- Passo a Passo: Como Elaborar uma Planta de Cobertura de Alta Qualidade
- Normas Técnicas da ABNT para Plantas de Cobertura
- Ferramentas e Softwares para Desenhar Plantas de Cobertura
- Erros Comuns a Evitar na Elaboração da sua Planta de Cobertura
- Análise de Custos e Orçamentos a partir da Planta de Cobertura
O que é uma Planta de Cobertura e por que ela é crucial para seu projeto?

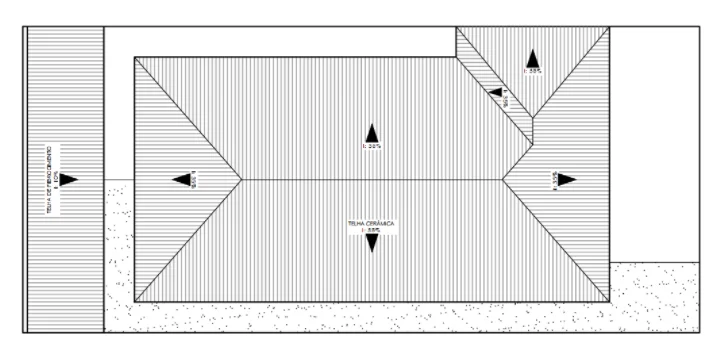

A planta de cobertura é muito mais do que um simples desenho técnico. Ela é a representação gráfica da vista superior do telhado de uma edificação, um mapa detalhado que guia a construção de uma das partes mais importantes de qualquer estrutura: a sua proteção contra as intempéries. Este documento, parte integrante do projeto arquitetônico, é essencial tanto para a aprovação legal da obra junto aos órgãos competentes quanto para a execução precisa e eficiente no canteiro de obras.
Imagine tentar montar um quebra-cabeça complexo sem a imagem da caixa. A construção de uma cobertura sem uma planta detalhada é semelhante. Ela fornece informações vitais como a inclinação das águas (as superfícies do telhado), a direção do escoamento da água da chuva, a localização de calhas, rufos, cumeeiras, e a especificação dos materiais a serem utilizados. Uma planta de cobertura bem elaborada é a garantia de um telhado funcional, seguro e durável, que cumpre seu papel de proteger a edificação e seus ocupantes.
Os Elementos Essenciais de uma Planta de Cobertura
Para que uma planta de cobertura seja completa e funcional, ela precisa conter uma série de elementos gráficos e textuais que, juntos, fornecem um panorama completo do telhado. São eles:
Elementos Gráficos
Cumeeira: A parte mais alta do telhado, a linha horizontal que divide as águas. É representada por uma linha mais grossa, pois está mais próxima do observador.
Espigão: Linha inclinada que divide as águas, ligando uma cumeeira a um beiral ou duas cumeeiras de diferentes alturas.
Rincão (ou Água Furtada): A linha coletora de águas, o encontro de duas águas do telhado que forma um canal.
Beiral: A extremidade do telhado que se projeta para fora das paredes da edificação.
Platibandas: Muretas que escondem o telhado, muito comuns na arquitetura moderna.
Calhas e Rufos: Elementos responsáveis pela coleta e condução da água da chuva.
Chaminés e Reservatórios: Outros elementos que possam estar presentes na cobertura.

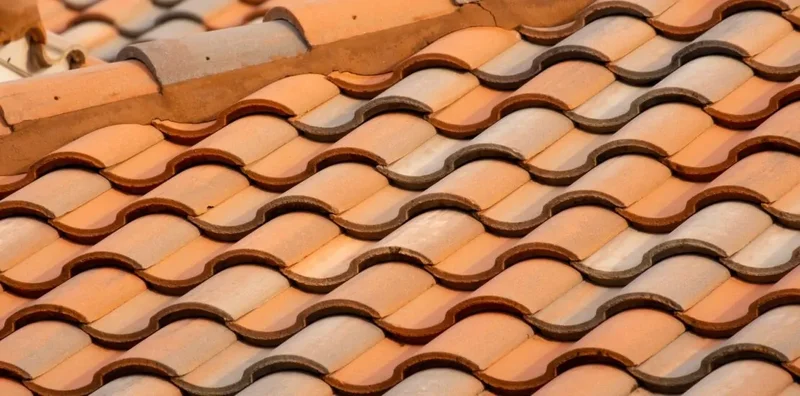

Tipos de Cobertura e suas Representações na Planta
A escolha do tipo de cobertura impacta diretamente na estética e no custo do projeto. Os tipos mais comuns no Brasil e suas características são:
| Tipo de Telha | Descrição | Vantagens | Desvantagens |
|---|---|---|---|
| Cerâmica | Tradicionais e populares, disponíveis em diversos modelos (romana, portuguesa, francesa). | Bom isolamento térmico e acústico, durabilidade, estética agradável. | Peso elevado, exige estrutura de madeira robusta, custo mais alto. |
| Concreto | Semelhantes às de cerâmica, mas mais pesadas e resistentes. | Alta durabilidade, variedade de cores, bom isolamento térmico. | Custo elevado, peso exige estrutura reforçada. |
| Metálica (Aço Galvanizado ou Galvalume) | Leves e resistentes, muito utilizadas em galpões e residências com estilo industrial. | Leveza, rapidez na instalação, vencem grandes vãos. | Baixo isolamento térmico e acústico (exige mantas), custo pode ser alto. |
| Fibrocimento | Opção econômica, porém com menor durabilidade e estética mais simples. | Custo baixo, leveza. | Baixa durabilidade, frágil, estética simples, pode conter amianto (modelos antigos). |
| Ecológica (Tetra Pak) | Produzidas a partir da reciclagem de embalagens longa vida. | Sustentável, bom isolamento térmico, leve. | Disponibilidade limitada, custo pode ser mais alto que o fibrocimento. |
Passo a Passo: Como Elaborar uma Planta de Cobertura de Alta Qualidade
1. **Defina o tipo de telha e a inclinação:** A inclinação é fundamental para o correto escoamento da água e varia de acordo com o tipo de telha escolhido. Consulte as especificações do fabricante.
2. **Desenhe o perímetro da edificação:** Comece desenhando o contorno das paredes externas da casa.
3. **Projete os beirais:** Adicione os beirais ao redor do perímetro, com a largura desejada.
4. **Trace as linhas de água:** A partir do perímetro, desenhe as linhas que representam as águas do telhado, de acordo com a inclinação e o número de águas desejado.
5. **Indique cumeeiras, espigões e rincões:** Marque os encontros das águas com as linhas correspondentes.
6. **Acrescente os elementos textuais:** Insira as cotas, a indicação do norte magnético, as especificações dos materiais, a inclinação em porcentagem, e as setas indicando o sentido de escoamento da água.
7. **Detalhe calhas e rufos:** Desenhe a localização e as dimensões das calhas e rufos.
Normas Técnicas da ABNT para Plantas de Cobertura
A ABNT (Associação Brasileira de Normas Técnicas) estabelece as diretrizes para a representação de projetos de arquitetura, incluindo a planta de cobertura. A principal norma a ser seguida é a **NBR 6492:1994 - Representação de projetos de arquitetura**. Ela padroniza a simbologia, as espessuras de linha, as cotas e todas as informações que devem constar no desenho, garantindo a clareza e a compreensão por todos os profissionais envolvidos na obra.
Ferramentas e Softwares para Desenhar Plantas de Cobertura
Atualmente, existem diversas ferramentas que auxiliam na criação de plantas de cobertura, desde os tradicionais softwares CAD até os mais modernos programas BIM.
| Software | Tipo | Vantagens | Ideal para |
|---|---|---|---|
| AutoCAD | CAD | Flexibilidade, precisão, amplamente utilizado no mercado. | Profissionais que preferem o desenho 2D e têm total controle sobre o projeto. |
| Revit | BIM | Modelagem 3D inteligente, geração automática de plantas e cortes, quantitativo de materiais. | Projetos integrados, que buscam otimização e redução de erros. |
| SketchUp | Modelagem 3D | Fácil de usar, ideal para estudos volumétricos e apresentação de projetos. | Arquitetos e designers que buscam uma ferramenta intuitiva para a fase de criação. |
| ArchiCAD | BIM | Foco em arquitetura, ferramentas específicas para modelagem de telhados complexos. | Projetos arquitetônicos detalhados e com alto nível de personalização. |
Erros Comuns a Evitar na Elaboração da sua Planta de Cobertura
1. **Inclinação incorreta:** Pode causar vazamentos e infiltrações.
2. **Falta de detalhamento:** A ausência de informações importantes pode gerar dúvidas e erros na execução.
3. **Não considerar a ventilação:** Um telhado mal ventilado pode acumular calor e umidade.
4. **Esquecer da manutenção:** Preveja o acesso à cobertura para futuras manutenções.
5. **Ignorar as normas técnicas:** A não conformidade com a NBR 6492 pode invalidar o projeto.
Análise de Custos e Orçamentos a partir da Planta de Cobertura

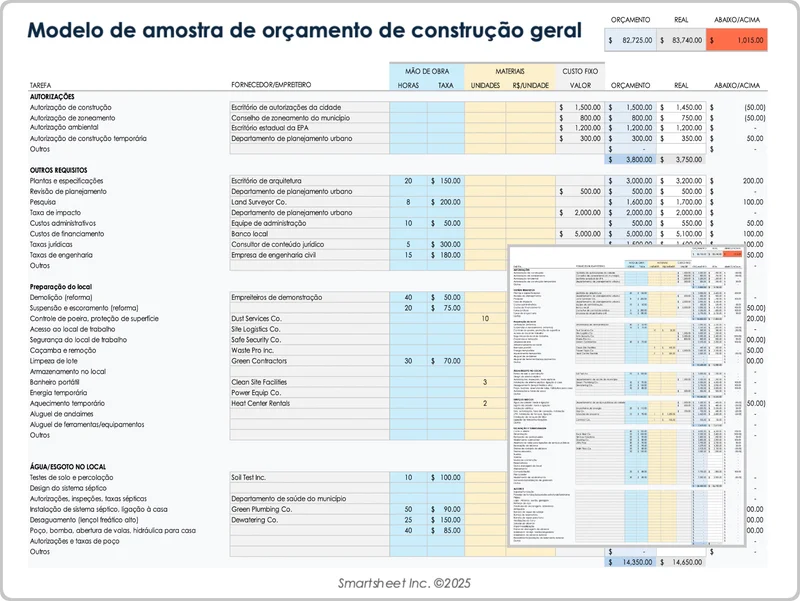

A planta de cobertura é uma ferramenta valiosa para o levantamento de quantitativos e a elaboração de orçamentos. Com ela, é possível calcular a área total do telhado e, a partir daí, a quantidade de telhas, madeira para a estrutura, mantas de impermeabilização, calhas, rufos e outros materiais necessários. Utilize a planilha de orçamento de obras da Arqpedia para um controle financeiro preciso do seu projeto. Acesse www.mobflix.com.br.
Perguntas Frequentes
Qual a inclinação mínima para um telhado?
A inclinação mínima varia de acordo com o tipo de telha. Telhas cerâmicas, por exemplo, exigem uma inclinação mínima de 30%, enquanto telhas metálicas podem ser instaladas com inclinações a partir de 5%. Consulte sempre o fabricante.
O que é um telhado de 4 águas?
É um telhado com quatro superfícies (águas) que se encontram em uma cumeeira central ou em espigões. É um dos tipos mais comuns em residências.
Preciso impermeabilizar meu telhado?
Sim, a impermeabilização é fundamental para evitar vazamentos e infiltrações. Utilize mantas asfálticas ou outros sistemas de impermeabilização sob as telhas.
Como escolher a melhor telha para minha casa?
Leve em consideração o estilo arquitetônico, o clima da sua região, o seu orçamento e a durabilidade do material. Consulte um arquiteto ou engenheiro para te auxiliar na escolha.
É possível instalar placas solares em qualquer tipo de telhado?
A maioria dos telhados pode receber placas solares, mas é preciso verificar a capacidade de carga da estrutura e a orientação solar. Telhados com inclinação voltada para o norte são ideais.
Qual a diferença entre telha de barro e telha de cimento?
A telha de barro é mais leve e tem um apelo estético mais tradicional. A telha de cimento é mais resistente e durável, mas também mais pesada e cara.
Como fazer a manutenção do telhado?
A manutenção deve ser feita anualmente, com a limpeza de calhas e a verificação de telhas quebradas ou deslocadas. Contrate um profissional especializado para realizar o serviço com segurança.
