O Que E Alicerce

Introdução: A Importância Invisível do Alicerce

Toda grande construção, da mais simples residência ao mais imponente arranha-céu, compartilha um segredo fundamental para sua estabilidade e longevidade: um alicerce robusto e bem executado. Embora permaneça oculto sob a terra, o alicerce, também conhecido como fundação, é indiscutivelmente uma das etapas mais críticas de qualquer obra. Ele é a espinha dorsal da edificação, o elemento estrutural responsável por uma tarefa hercúlea: receber todo o peso da construção e distribuí-lo de forma segura e uniforme para o solo. Uma falha no alicerce pode comprometer toda a estrutura, levando a trincas, recalques (afundamentos) e, em casos extremos, ao colapso da edificação. Portanto, entender o que é um alicerce e sua importância capital é o primeiro passo para garantir a segurança, a durabilidade e a qualidade de qualquer projeto arquitetônico.

Neste guia completo da Arqpedia, vamos mergulhar nas profundezas do conhecimento sobre alicerces. Desmistificaremos os conceitos técnicos, exploraremos os diferentes tipos de fundações, desde as superficiais, como sapatas e radiers, até as profundas, como estacas e tubulões. Abordaremos o processo de escolha do alicerce ideal, considerando as características do solo e o porte da obra, e detalharemos as etapas de execução, desde a sondagem do terreno até a concretagem. Além disso, discutiremos os materiais mais utilizados, as normas técnicas da ABNT que regem o setor, os erros mais comuns a serem evitados e como planejar os custos dessa etapa vital. Nosso objetivo é fornecer a você, seja arquiteto, engenheiro, construtor ou proprietário, um conhecimento sólido para tomar as melhores decisões e assegurar que a base do seu projeto seja tão firme quanto seus sonhos.

Parceiro Arqpedia

O Que é Alicerce? Desvendando a Definição Técnica

Em termos técnicos, o alicerce ou fundação é o conjunto de elementos estruturais que fazem a transição entre a superestrutura (paredes, pilares, vigas e lajes) e o solo. Sua função primordial é transmitir as cargas (peso próprio da estrutura, cargas de utilização, efeitos do vento, etc.) da edificação para o terreno de forma que não causem uma ruptura do solo nem recalques excessivos. Um bom alicerce deve garantir que a edificação permaneça estável e nivelada ao longo de toda a sua vida útil, resistindo às diversas solicitações e às variações do próprio terreno.

A Interação Solo-Estrutura

A concepção de um alicerce não envolve apenas o projeto de peças de concreto e aço; ela é, fundamentalmente, um estudo da complexa interação solo-estrutura. O comportamento do solo sob o carregamento imposto pela edificação é o fator determinante para o dimensionamento e a escolha do tipo de fundação. Solos diferentes possuem capacidades de carga e comportamentos de deformação distintos. Um solo argiloso, por exemplo, comporta-se de maneira diferente de um solo arenoso ou de um maciço rochoso. Por isso, a investigação geotécnica do terreno, através de ensaios como a sondagem SPT, é uma etapa preliminar indispensável e obrigatória por norma para a elaboração de um projeto de fundações seguro e econômico.

Tipos de Alicerce: Fundações Superficiais e Profundas

Os alicerces são classificados em duas grandes categorias, de acordo com a profundidade em que as cargas são transmitidas ao solo: fundações superficiais (ou diretas) e fundações profundas (ou indiretas). A escolha entre um tipo e outro depende fundamentalmente da capacidade de carga das camadas superficiais do solo e da magnitude das cargas da edificação.

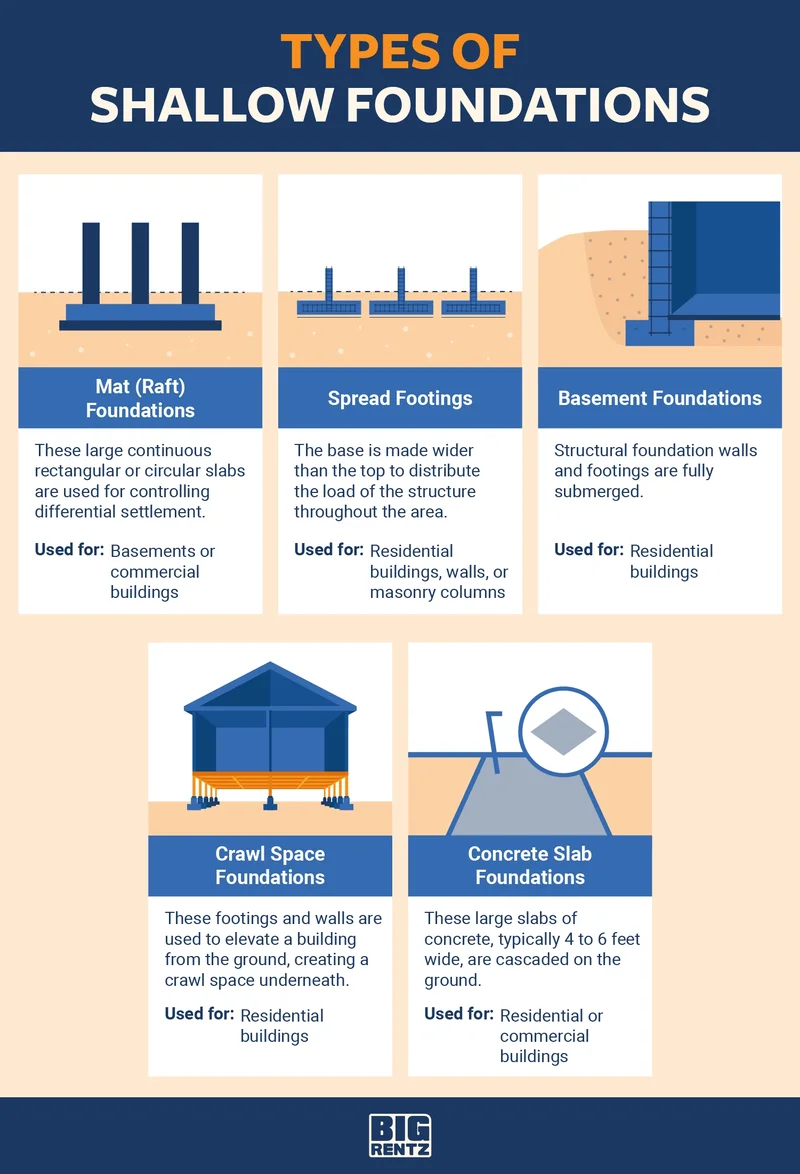

Fundações Superficiais

As fundações superficiais são aquelas em que a profundidade de assentamento é inferior a duas vezes a menor dimensão da base do elemento de fundação. Elas transmitem a carga diretamente ao solo pela sua base e são geralmente mais econômicas. São indicadas para obras de pequeno a médio porte e para terrenos com boa capacidade de suporte nas camadas superficiais.

• Sapatas: São elementos de concreto armado, dimensionados para que as tensões de tração sejam resistidas pela armadura. Podem ser isoladas (para um único pilar), corridas (para uma série de pilares ou sob paredes) ou associadas (para dois ou mais pilares).
• Blocos: São elementos de concreto simples (sem armadura) ou com pouca armadura, dimensionados para que as tensões de tração sejam resistidas pelo próprio concreto. Geralmente são mais robustos que as sapatas.

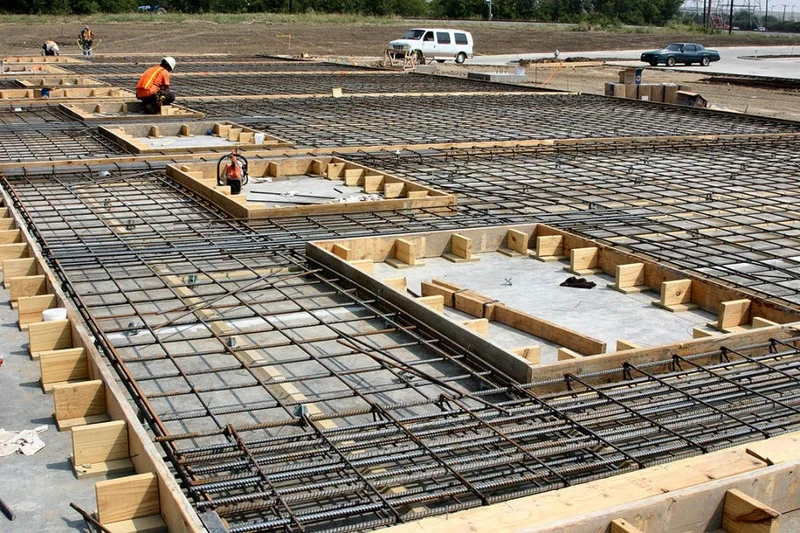

• Vigas Baldrame: São vigas de concreto armado que percorrem o contorno das paredes da edificação, distribuindo as cargas de forma contínua. São muito comuns em residências.
• Radier: É uma laje de concreto armado que abrange toda a área da construção, distribuindo a carga de todos os pilares e paredes de forma uniforme. É uma excelente solução para solos com baixa capacidade de carga, pois reduz a pressão sobre o terreno.

Fundações Profundas

Quando as camadas superficiais do solo não têm resistência suficiente para suportar as cargas da edificação, recorre-se às fundações profundas. Elas transmitem a carga para camadas de solo mais profundas e resistentes, através da resistência de ponta (base), da resistência lateral (atrito ao longo do fuste) ou de uma combinação de ambas. A profundidade de assentamento é superior a 3 metros.

• Estacas: São elementos de fundação esbeltos, que podem ser cravados ou escavados no terreno. Existem diversos tipos de estacas, como as de madeira, metálicas, pré-moldadas de concreto e as moldadas "in loco" (como a hélice contínua e a strauss).
• Tubulões: São fundações de grande diâmetro, com base alargada, que são escavadas manual ou mecanicamente. Podem ser a céu aberto ou sob ar comprimido (pneumáticos), dependendo da presença de água no subsolo.
• Caixões: São elementos de fundação de forma prismática, concretados na superfície e instalados no terreno por escavação interna. São geralmente utilizados em grandes obras de infraestrutura, como pontes e viadutos.

Como Escolher o Alicerce Certo para Cada Tipo de Solo e Obra

A escolha do tipo de alicerce é uma das decisões mais importantes em um projeto de construção e deve ser tomada por um engenheiro especialista em geotecnia ou estruturas, com base em uma análise criteriosa de diversos fatores. A decisão equivocada pode levar a custos excessivos ou, pior, a problemas estruturais graves.

Fatores Determinantes na Escolha da Fundação

A seguir, apresentamos os principais fatores que influenciam a escolha do tipo de fundação:

1. Investigação Geotécnica (Sondagem): É o fator mais importante. O laudo de sondagem fornece informações essenciais sobre as camadas de solo, sua resistência, a presença de rochas e o nível do lençol freático.
2. Magnitude das Cargas: O peso total da edificação (cargas permanentes e acidentais) determina a pressão que será exercida sobre o solo e, consequentemente, o tipo e o dimensionamento da fundação.
3. Características da Edificação: O sistema estrutural adotado (alvenaria estrutural, concreto armado, estrutura metálica), a presença de subsolos e a sensibilidade da estrutura a recalques influenciam a escolha da fundação.
4. Condições da Vizinhança: A presença de edificações vizinhas, suas fundações e seu estado de conservação podem impor restrições ao método executivo da fundação (por exemplo, evitando estacas cravadas que geram muita vibração).
5. Custos e Prazos: Fatores econômicos e o cronograma da obra também são considerados, buscando-se a solução técnica mais viável e econômica para as condições dadas.

Etapas de Execução de um Alicerce: Um Passo a Passo Detalhado

A execução de um alicerce é um processo que exige precisão, técnica e um rigoroso controle de qualidade. A seguir, descrevemos as etapas gerais para a construção de uma fundação superficial, o tipo mais comum em residências.

Passo a Passo da Execução

1. Limpeza e Preparação do Terreno: A primeira etapa é a limpeza da área da construção, com a remoção de vegetação, entulhos e da camada superficial de solo orgânico.
2. Locação da Obra (Gabarito): Com o terreno limpo, é montado o gabarito, uma estrutura de madeira que cerca a futura construção e serve para marcar com precisão a posição dos eixos dos pilares e das paredes, garantindo que o alicerce seja construído no lugar exato previsto no projeto.
3. Escavação das Valas: Segue-se a escavação das valas onde serão construídas as vigas baldrame ou as sapatas. A profundidade e a largura da escavação devem seguir rigorosamente as especificações do projeto.
4. Apiloamento e Lastro de Brita: O fundo da vala deve ser compactado (apiloado) e receber uma camada de brita (lastro), que serve para regularizar a superfície e evitar o contato direto do concreto com o solo.
5. Montagem das Formas e Armaduras: São montadas as formas de madeira que darão o formato às vigas ou sapatas. Dentro das formas, é posicionada a armadura de aço, que deve ser montada de acordo com o projeto estrutural.
6. Concretagem: A etapa seguinte é o lançamento do concreto, que deve ser vibrado para garantir o preenchimento de todos os espaços e a ausência de bolhas de ar. A qualidade do concreto é fundamental e deve seguir o traço especificado em projeto.
7. Cura do Concreto: Após a concretagem, inicia-se o processo de cura, que consiste em manter o concreto úmido por um período (geralmente 7 dias) para garantir que ele atinja a resistência projetada.
8. Impermeabilização: Após a cura e a desforma, o alicerce deve ser impermeabilizado para evitar que a umidade do solo suba para as paredes por capilaridade, causando problemas de mofo e deterioração dos revestimentos.

Materiais e Normas Técnicas (ABNT) para a Construção de Alicerces

A qualidade e a segurança de um alicerce dependem diretamente da utilização de materiais adequados e do seguimento rigoroso das normas técnicas brasileiras. Os principais materiais utilizados são o concreto e o aço, e sua especificação deve ser feita pelo engenheiro projetista.

Principais Normas da ABNT para Fundações

A Associação Brasileira de Normas Técnicas (ABNT) possui uma série de normas que regulamentam o projeto e a execução de fundações. O cumprimento dessas normas é obrigatório e essencial para a segurança da obra.

• ABNT NBR 6122:2019 - Projeto e Execução de Fundações: É a principal norma sobre o assunto, estabelecendo os requisitos para o projeto e a execução de todos os tipos de fundações.
• ABNT NBR 6118:2014 - Projeto de Estruturas de Concreto — Procedimento: Define os requisitos para o projeto de estruturas de concreto, incluindo os elementos de fundação.
• ABNT NBR 8036:1983 - Programação de sondagens de simples reconhecimento dos solos para fundações de edifícios: Orienta sobre como deve ser feita a investigação do subsolo.
• ABNT NBR 7212:2012 - Execução de concreto dosado em central — Procedimento: Estabelece os requisitos para o preparo e fornecimento de concreto.

Erros Comuns na Execução do Alicerce e Como Evitá-los

Apesar de sua importância, a execução do alicerce está sujeita a erros que podem comprometer seriamente a segurança da edificação. Conhecer esses erros é fundamental para fiscalizar a obra e garantir a qualidade do serviço.

Os 5 Erros Mais Perigosos

1. Falta de Sondagem: Como já mencionado, construir sem conhecer o solo é como navegar sem bússola. É o erro mais grave e pode levar à escolha de uma fundação inadequada.
2. Profundidade Insuficiente: Executar o alicerce em uma profundidade menor que a especificada no projeto, geralmente para economizar na escavação, pode fazer com que a fundação se apoie em solo de baixa qualidade.
3. Concreto de Baixa Qualidade: Utilizar um concreto com traço (proporção de cimento, areia e brita) incorreto ou com excesso de água compromete a resistência da fundação.
4. Posicionamento Incorreto da Armadura: A armadura de aço deve ter um cobrimento mínimo de concreto para protegê-la da corrosão. Posicioná-la diretamente sobre o solo ou encostada nas formas é um erro grave.

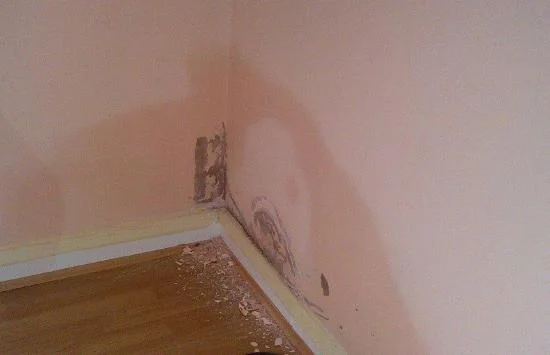

5. Falta de Impermeabilização: A ausência de uma impermeabilização adequada permite que a umidade suba pelas paredes, causando problemas de mofo, bolhas na pintura e degradação dos materiais.

Custos e Orçamento: Quanto Investir na Segurança do seu Alicerce

O custo do alicerce pode variar significativamente dependendo do tipo de fundação, das características do solo e do porte da obra. Em geral, estima-se que a etapa de fundações represente entre 5% e 15% do custo total de uma construção residencial. Embora possa parecer um percentual significativo, é crucial entender que este é um investimento na segurança e na durabilidade do seu patrimônio.

Composição dos Custos do Alicerce

Tentar economizar no alicerce, utilizando materiais de baixa qualidade ou negligenciando etapas importantes, é uma péssima decisão. Os custos para corrigir problemas de fundação em uma edificação já pronta são exorbitantes e, em muitos casos, a correção é tecnicamente inviável. Portanto, encare o custo do alicerce não como uma despesa, mas como o seguro mais importante que você pode fazer para a sua construção.

Conclusão: Alicerce Forte, Construção Segura e Duradoura

Chegamos ao final da nossa jornada pelas profundezas do alicerce, a parte mais crítica e fundamental de qualquer construção. Como vimos, a fundação é muito mais do que uma simples base de concreto; é um sistema complexo que resulta da interação entre a engenharia estrutural e a geotecnia, projetado para garantir a estabilidade, a segurança e a longevidade de uma edificação. Desde a indispensável sondagem do solo, passando pela escolha criteriosa do tipo de fundação e pelo rigor na execução, cada etapa do processo exige conhecimento técnico, materiais de qualidade e um controle de qualidade impecável.

Negligenciar a importância do alicerce é colocar em risco não apenas o investimento financeiro, mas, principalmente, a segurança das pessoas que irão ocupar a edificação. Os problemas decorrentes de uma fundação mal projetada ou mal executada são graves, de difícil e custosa solução. Portanto, a mensagem final deste guia da Arqpedia é clara: invista na base. Contrate profissionais qualificados, exija o cumprimento das normas técnicas e não economize naquilo que é a garantia da tranquilidade do seu futuro. Um alicerce sólido é a promessa de uma construção segura, um patrimônio duradouro e um sonho realizado sobre bases firmes.

Compreender a fundo o tema O Que E Alicerce é essencial para qualquer profissional ou entusiasta da arquitetura e construção civil. Os conceitos, técnicas e normas apresentados neste guia fornecem uma base sólida para a tomada de decisões informadas em projetos de qualquer escala.

A evolução constante dos materiais, tecnologias e metodologias exige que profissionais da área mantenham-se atualizados e busquem sempre as melhores práticas do mercado. Esperamos que este conteúdo tenha sido valioso para o seu aprendizado e desenvolvimento profissional.
