O que é BIM: A Revolução na Construção Civil Explicada

O que é BIM (Building Information Modeling)?

BIM é a sigla para Building Information Modeling, ou Modelagem da Informação da Construção em português. Muito mais do que um simples modelo 3D, o BIM é um processo inteligente e colaborativo que envolve a criação e o gerenciamento de informações sobre uma edificação durante todo o seu ciclo de vida. Desde a concepção e o projeto, passando pela construção e operação, até a eventual demolição, o BIM centraliza todas as informações em um modelo digital rico em dados.

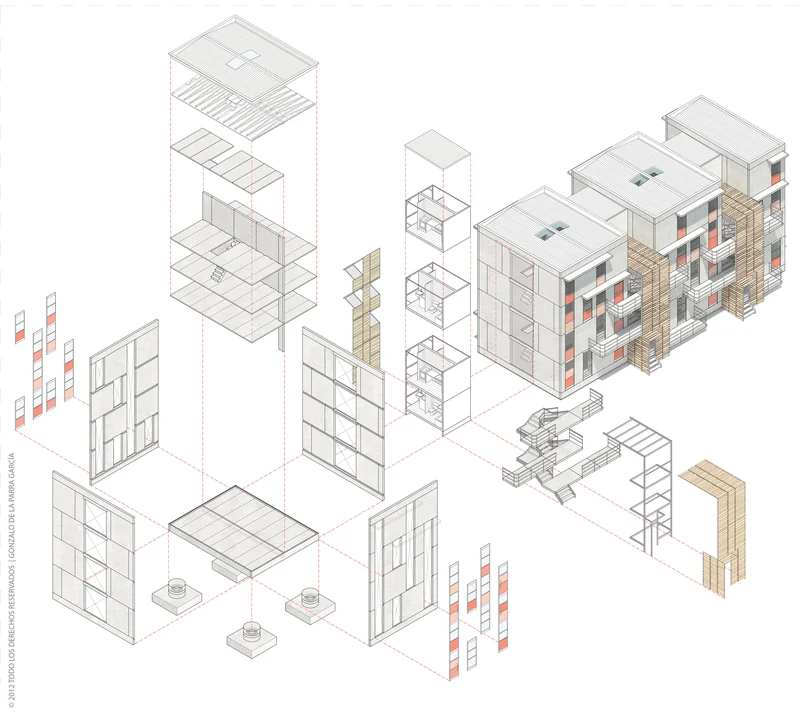

Imagine um modelo 3D onde cada elemento (uma parede, uma porta, uma viga) não é apenas um conjunto de linhas e superfícies, mas um objeto inteligente que carrega informações. A parede \"sabe\" que é feita de tijolos, qual sua espessura, seu custo, sua resistência ao fogo e quando precisa de manutenção. Isso transforma o modelo em um banco de dados abrangente e confiável, uma verdadeira \"cópia digital\" (digital twin) da construção.

BIM não é (apenas) um Software

Um dos maiores equívocos é pensar que BIM é sinônimo de um software específico, como o Revit, Archicad ou Tekla. Esses softwares são ferramentas que permitem a aplicação da metodologia BIM, mas o BIM em si é o processo, a forma de trabalhar.

Adotar o BIM significa uma mudança de mentalidade em toda a cadeia da construção. Envolve colaboração, comunicação transparente e o compartilhamento de informações entre todos os envolvidos no projeto: arquitetos, engenheiros, orçamentistas, construtores e até mesmo os proprietários e gerentes de manutenção do edifício.

Parceiro Arqpedia

Os 3 Pilares do BIM: Pessoas, Processos e Tecnologia

A implementação bem-sucedida do BIM se apoia em três pilares fundamentais:

1. Pessoas: Profissionais capacitados e dispostos a trabalhar de forma colaborativa. A mudança cultural é o maior desafio e o fator mais crítico para o sucesso.
2. Processos: Definição de novos fluxos de trabalho, padrões e protocolos para a criação, compartilhamento e gerenciamento da informação. A ABNT NBR 15965 é uma norma chave que estabelece diretrizes para o BIM no Brasil.
3. Tecnologia: Utilização de softwares (modelagem, análise, orçamentação) e hardwares adequados que suportem a metodologia BIM.

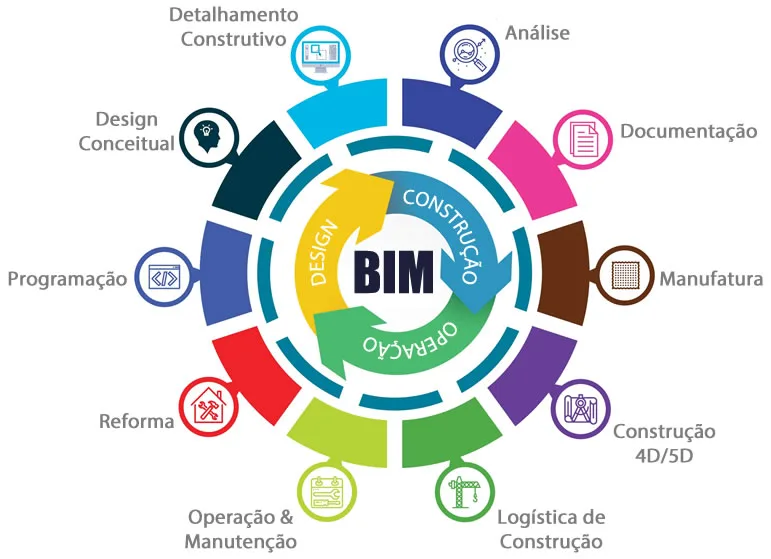

As Dimensões do BIM (3D, 4D, 5D, 6D, 7D)

O BIM vai muito além da representação tridimensional. As \"dimensões\" do BIM representam a adição de novas camadas de informação ao modelo:

• 3D (Modelo): A representação geométrica tridimensional do projeto.
• 4D (Planejamento): Adiciona a variável tempo ao modelo. Permite simular o cronograma da obra, visualizar a sequência de construção e otimizar o planejamento.
• 5D (Custos): Adiciona a variável custo. Ao vincular o modelo a um banco de dados de preços, é possível extrair quantitativos e gerar orçamentos precisos e automatizados.
• 6D (Sustentabilidade): Adiciona informações para análises de sustentabilidade e eficiência energética, como o desempenho térmico dos materiais e o consumo de energia.
• 7D (Operação e Manutenção): Adiciona informações sobre o ciclo de vida do ativo, como manuais de equipamentos, datas de garantia e planos de manutenção.

Diferença Crucial: BIM vs. CAD

A diferença entre BIM e CAD (Computer-Aided Design) é fundamental.

Principais Benefícios da Adoção do BIM

A implementação do BIM traz vantagens competitivas enormes para toda a indústria da construção:

• Redução de Erros e Incompatibilidades: A detecção de conflitos (clash detection) automática entre disciplinas (ex: uma viga atravessando uma tubulação) antes da obra começar economiza tempo e dinheiro.
• Orçamentos Mais Precisos: A extração automática de quantitativos do modelo (5D) reduz drasticamente os erros e incertezas na orçamentação.
• Melhor Planejamento e Controle: A simulação da construção (4D) permite otimizar o cronograma e identificar gargalos logísticos.
• Maior Colaboração: O trabalho em um modelo centralizado melhora a comunicação e a tomada de decisão entre as equipes.
• Projetos de Maior Qualidade: Com mais tempo para analisar e simular, os projetistas podem tomar decisões mais assertivas e criar edifícios mais eficientes e sustentáveis.
• Operação e Manutenção Facilitadas: O modelo 7D serve como um manual completo do edifício, facilitando a gestão do ativo após a construção.

Como Implementar o BIM em um Escritório ou Construtora

A implementação é uma jornada. Siga estes passos:

1. Diagnóstico: Avalie a maturidade tecnológica e os processos atuais da sua empresa.
2. Planejamento: Defina metas claras, um cronograma e um orçamento para a implementação. Crie um Plano de Execução BIM (PEB).
3. Capacitação: Invista pesado no treinamento da equipe, não apenas no software, mas na metodologia e nos novos processos.
4. Tecnologia: Adquira os softwares e hardwares necessários.
5. Projeto Piloto: Escolha um projeto de baixa complexidade para ser o primeiro a ser desenvolvido em BIM. Aprenda com os erros e acertos.
6. Escalonamento: Aplique as lições aprendidas do projeto piloto para os demais projetos da empresa, refinando os processos continuamente.

O Futuro do BIM e a Construção 4.0

O BIM é a base para a chamada Construção 4.0. O futuro reserva a integração do BIM com outras tecnologias, como:

• Inteligência Artificial (IA): Para automação de tarefas de projeto e análise de dados do modelo.
• Realidade Virtual e Aumentada (VR/AR): Para imersão no modelo e visualização de informações na obra.
• Internet das Coisas (IoT): Sensores no edifício real podem enviar dados para o modelo digital (digital twin), atualizando-o em tempo real.
• Pré-fabricação e Construção Modular: O BIM permite um projeto detalhado e preciso, essencial para a fabricação de componentes fora do canteiro de obras.
