O que Significa BIM: Muito Além do 3D

Introdução: Desvendando a Sigla que Transformou a Construção

Você certamente já ouviu a sigla BIM em conversas sobre arquitetura, engenharia e construção. Ela é frequentemente associada a softwares como Revit e Archicad e a modelos 3D inteligentes. No entanto, reduzir o BIM a apenas um software ou a um modelo tridimensional é um erro comum que limita a compreensão de seu verdadeiro poder e significado. BIM é uma das transformações mais profundas que a indústria da construção civil já presenciou.

Este guia completo irá desmistificar o que realmente significa BIM, mostrando que se trata de uma metodologia de trabalho, uma nova forma de pensar, projetar, construir e operar uma edificação. Entender o BIM é entender o futuro da construção.

BIM: A Definição Correta (Não é um Software!)

BIM é a sigla para Building Information Modeling, que em português se traduz como Modelagem da Informação da Construção. A chave para entender o conceito está na palavra Informação.

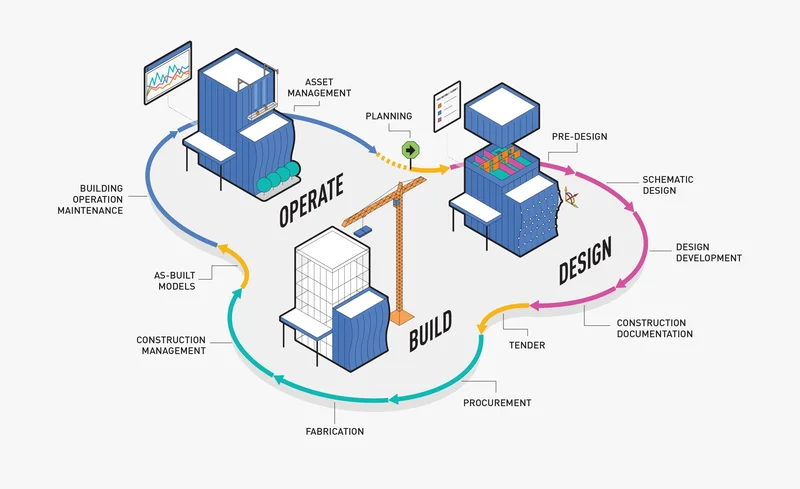

BIM é um processo colaborativo baseado em um modelo 3D inteligente que contém todas as informações necessárias para criar e gerenciar um projeto de construção do início ao fim (do conceito à demolição).

O ponto mais importante a ser entendido é que BIM não é um programa de computador. Revit, Archicad, Tekla, entre outros, não são "o BIM"; eles são ferramentas que permitem trabalhar dentro da metodologia BIM. O BIM é o sistema, o processo; os softwares são as ferramentas que viabilizam esse processo.

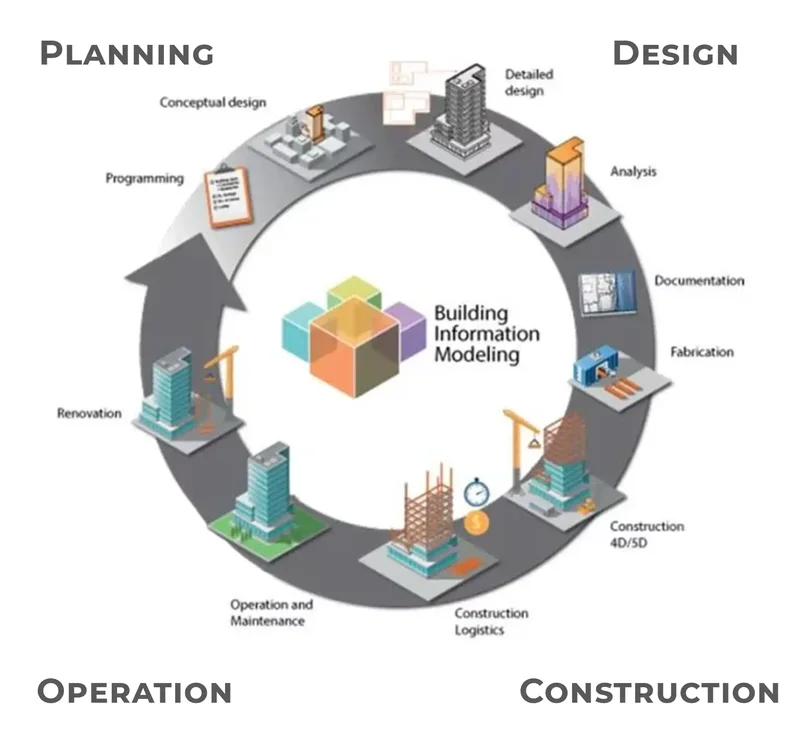

Os 3 Pilares do BIM: Modelo, Informação e Processo

Para entender o BIM em sua totalidade, podemos dividi-lo em três pilares fundamentais:

1. Modelo (Geometria 3D): Esta é a parte mais visível. Em vez de desenhar linhas e arcos soltos (como no CAD), no BIM você modela com objetos inteligentes. Você não desenha duas linhas para representar uma parede; você modela um objeto "parede", que tem altura, espessura, material e outras propriedades.
2. Informação (Dados): Este é o coração do BIM. Cada objeto no modelo carrega uma vasta quantidade de informações. Uma janela não é apenas um retângulo; ela "sabe" suas dimensões, o material do caixilho, o tipo de vidro, o fabricante, o custo, a transmitância térmica, etc. É a integração entre a geometria (3D) e a informação (dados) que torna o BIM tão poderoso.

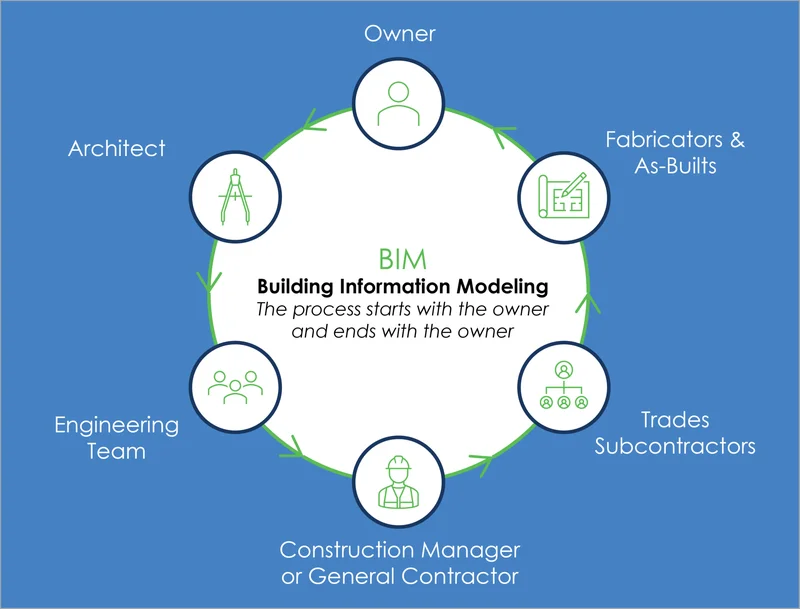

3. Processo (Colaboração): O BIM redefine a forma como as equipes trabalham. Todas as disciplinas (arquitetura, estrutura, elétrica, hidráulica) trabalham de forma colaborativa sobre um modelo central federado. Isso permite a detecção de conflitos (ex: uma viga passando por um cano) antes do início da obra, economizando tempo e dinheiro.

A Diferença Fundamental: BIM vs. CAD

A melhor forma de entender o que é BIM é compará-lo com o processo tradicional baseado em CAD (Computer-Aided Design), como o AutoCAD.

Critério	CAD (Desenho Assistido por Computador)	BIM (Modelagem da Informação da Construção)
Representação	Representação gráfica 2D/3D "burra" (linhas, arcos, círculos).	Modelo 3D com objetos inteligentes e paramétricos.
Informação	A informação está nos textos e cotas, separada do desenho.	A informação está dentro dos objetos do modelo.
Alterações	Se você altera uma planta, precisa alterar manualmente os cortes, elevações e listas.	Se você altera o modelo (ex: move uma parede), todas as vistas (plantas, cortes) e tabelas são atualizadas automaticamente.
Colaboração	Difícil e baseada na sobreposição de desenhos 2D.	Integrada, com detecção automática de conflitos (clash detection).
Resultado Final	Um conjunto de desenhos.	Um banco de dados digital da construção.

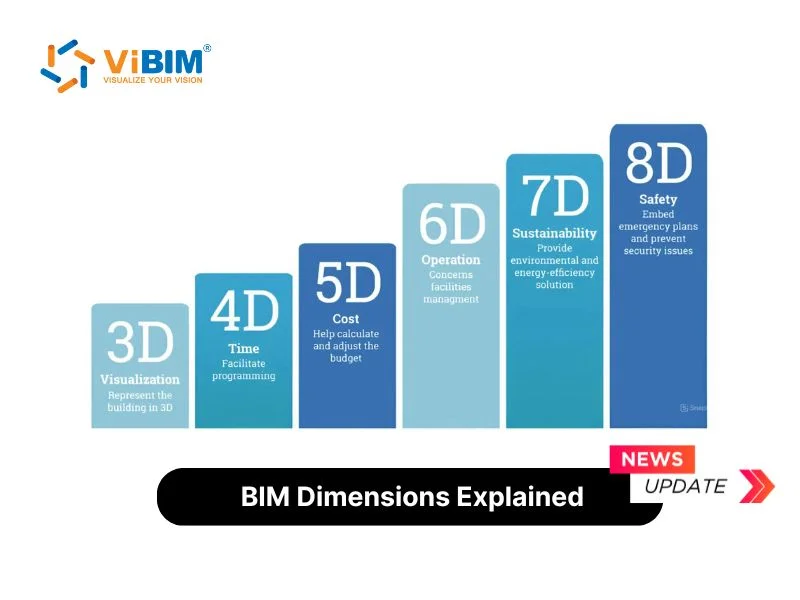

As Dimensões do BIM: Do 3D ao 7D

Para ilustrar a profundidade da "Informação" no BIM, o mercado convencionou o termo "Dimensões do BIM":

• 3D (Modelo): A visualização tridimensional da geometria do edifício.
• 4D (Planejamento): Adiciona a variável tempo ao modelo. Permite a simulação da sequência construtiva, o planejamento da obra e a otimização do cronograma.
• 5D (Custos): Adiciona a variável custo. Ao extrair os quantitativos de materiais diretamente do modelo (ex: volume de concreto, área de alvenaria), é possível gerar orçamentos precisos e atualizados em tempo real.
• 6D (Sustentabilidade): Permite análises de eficiência energética, consumo de água, insolação e outros fatores de sustentabilidade ao longo do ciclo de vida do edifício.
• 7D (Operação e Manutenção): O modelo BIM é entregue ao proprietário do edifício e serve como um manual digital para a operação e manutenção. É possível localizar um equipamento, consultar seu manual e histórico de manutenção diretamente no modelo.

Por que BIM é uma Revolução? Os Benefícios na Prática

• Redução de Erros e Incompatibilidades: A detecção de conflitos (clash detection) no modelo virtual evita que os erros cheguem ao canteiro de obras, onde sua correção é muito mais cara.
• Orçamentos Mais Precisos: A extração automática de quantitativos elimina erros de contagem manual e permite orçamentos mais rápidos e confiáveis.
• Melhor Planejamento (4D): Simular a construção antes de ela acontecer ajuda a otimizar o cronograma e a logística do canteiro.
• Maior Eficiência e Produtividade: A automação de tarefas repetitivas (como a geração de cortes e tabelas) libera os profissionais para se concentrarem em projetar melhor.
• Comunicação Aprimorada: O modelo 3D é uma linguagem universal que todos os envolvidos no projeto (incluindo o cliente) conseguem entender facilmente.
• Operação e Manutenção Facilitadas (7D): O modelo BIM entregue ao final da obra (As-Built) é um ativo valioso que reduz os custos operacionais ao longo da vida útil do edifício.

Implementando BIM: Desafios e Passos

Apesar dos benefícios, a adoção do BIM não é instantânea. Ela exige:

• Investimento em Software e Hardware: Os softwares BIM e os computadores capazes de rodá-los são caros.
• Treinamento e Capacitação: A equipe precisa ser treinada não apenas no software, mas na nova metodologia de trabalho colaborativo.
• Mudança de Cultura: É a maior barreira. Exige quebrar a mentalidade de trabalhar em "silos" e adotar uma cultura de colaboração e compartilhamento de informações.
• Criação de Padrões: O escritório precisa desenvolver seus próprios templates, famílias e protocolos de trabalho para garantir a consistência.
