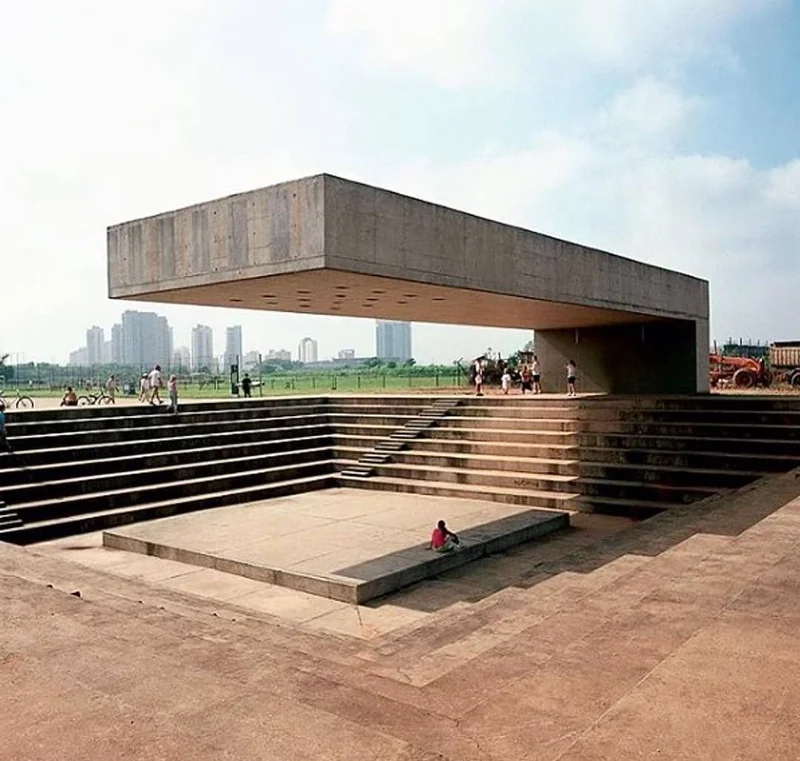

No vasto universo da engenharia e arquitetura, poucas soluções estruturais capturam a imaginação e desafiam a percepção da gravidade como a viga em balanço. Mais do que um simples elemento construtivo, a viga em balanço é um símbolo de audácia, inovação e liberdade de design. Ela permite a criação de espaços suspensos, marquises flutuantes e volumes que parecem desafiar as leis da física, transformando completamente a relação entre a edificação e seu entorno.
Desde os primeiros balcões que se projetavam de edifícios antigos até as complexas estruturas cantilever de obras-primas da arquitetura contemporânea, a viga em balanço tem sido uma ferramenta essencial para arquitetos e engenheiros que buscam ultrapassar os limites do convencional. Ela não apenas adiciona um elemento estético dramático, mas também proporciona soluções funcionais valiosas, maximizando o espaço útil e otimizando a entrada de luz natural.
Neste artigo definitivo, o Arqpedia se aprofundará em todos os aspectos da viga em balanço. Abordaremos desde os princípios fundamentais de seu funcionamento estrutural até as complexidades de seu cálculo e dimensionamento, os materiais mais adequados, suas aplicações arquitetônicas mais emblemáticas e os desafios práticos de sua execução. Nosso objetivo é fornecer um guia completo e incomparável, que não só esclareça as dúvidas mais comuns, mas também inspire profissionais e entusiastas a explorar o potencial ilimitado dessa estrutura fascinante.
Prepare-se para uma jornada detalhada pelo mundo das vigas em balanço, onde a teoria encontra a prática, a engenharia se une à arte, e a gravidade é, por um momento, apenas um detalhe a ser superado.

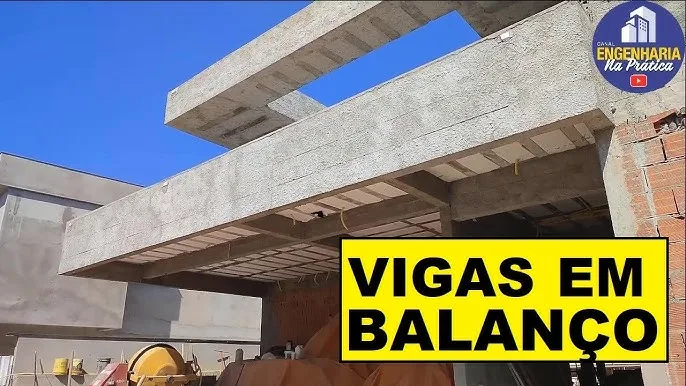

O Que É Uma Viga em Balanço? Desvendando o Conceito Fundamental
Para compreender a relevância da viga em balanço, é fundamental primeiro entender sua definição e seus princípios básicos. Em termos simples, uma viga em balanço, também conhecida como viga cantilever, é um elemento estrutural que é suportado em apenas uma de suas extremidades, enquanto a outra extremidade se projeta livremente no espaço.
Essa característica única de apoio gera um comportamento estrutural distinto. Diferentemente das vigas biapoiadas (apoiadas em duas extremidades) ou contínuas, a viga em balanço é submetida a um tipo específico de esforço: o momento fletor negativo. Este momento máximo ocorre na região do apoio, onde a viga tenta "tombar" ou girar em torno de seu ponto de fixação.
Imagine uma prancha de mergulho: ela é fixa em uma extremidade na borda da piscina e a outra extremidade se estende sobre a água. Quando um mergulhador pisa na ponta livre, o maior esforço de flexão e cisalhamento ocorre próximo ao ponto onde a prancha está presa. Essa é a essência da viga em balanço.
A capacidade de uma viga em balanço de suportar cargas sem apoio na extremidade livre confere aos arquitetos uma liberdade criativa sem precedentes. Permite a criação de balcões, marquises, lajes suspensas, escadas flutuantes e até mesmo volumes inteiros que parecem desafiar a gravidade, criando espaços mais abertos e dinâmicos.

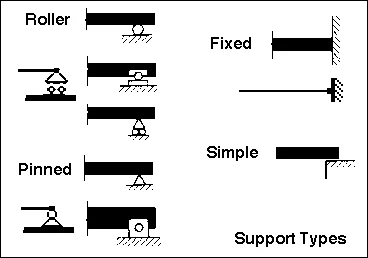

Diferença entre Viga em Balanço e Outros Tipos de Vigas
Para solidificar o entendimento, é útil comparar a viga em balanço com outros tipos comuns de vigas:
- Viga Biapoiada: Apoiada em duas extremidades, geralmente sobre pilares ou paredes. Os esforços de flexão são máximos no centro do vão e nulos nos apoios.
- Viga Contínua: Apoiada em três ou mais pontos, atravessando vários vãos. Apresenta momentos positivos e negativos, com uma distribuição de esforços mais complexa.
- Viga em Balanço: Apoiada em apenas uma extremidade. O momento fletor é máximo no apoio e nulo na extremidade livre (se não houver carga concentrada na ponta). Os esforços de cisalhamento também são significativos no apoio.
Essa distinção é crucial para o projeto estrutural, pois cada tipo de viga exige uma metodologia de cálculo e detalhamento de armadura (no caso do concreto armado) ou dimensionamento da seção (em estruturas metálicas) específica, para lidar com as tensões geradas.
Princípios Estruturais por Trás das Vigas em Balanço
A beleza da viga em balanço reside na sua capacidade de transferir cargas de forma eficiente para um único ponto de apoio. Para que isso ocorra de forma segura, é fundamental compreender os princípios da mecânica estrutural que regem seu comportamento.
Esforços Internos: Momento Fletor e Cisalhamento
Quando uma carga é aplicada sobre uma viga em balanço, ela gera dois tipos principais de esforços internos:
- Momento Fletor (M): É o esforço que tende a curvar a viga. Em uma viga em balanço, o momento fletor é máximo na seção engastada (no apoio) e decresce linearmente até zero na extremidade livre (considerando uma carga uniforme). Este momento é predominantemente negativo, o que significa que a parte superior da viga está sob tração e a parte inferior sob compressão.
- Esforço Cortante (V): Também conhecido como esforço de cisalhamento, é o esforço que tende a "cortar" ou deslizar as seções da viga umas sobre as outras. O esforço cortante é máximo no apoio e decresce em direção à extremidade livre.
O dimensionamento eficaz de uma viga em balanço exige que ambos os esforços sejam devidamente calculados e que a seção da viga e o material escolhido sejam capazes de resisti-los com segurança. Para o concreto armado, isso significa uma concentração de armadura de tração na parte superior da viga, próximo ao apoio, e estribos para resistir ao cisalhamento.
O Engaste Perfeito: O Ponto Crítico da Viga em Balanço
O "engaste" é o ponto onde a viga em balanço se conecta à estrutura principal (pilar, parede ou outra viga). A qualidade e a rigidez desse engaste são cruciais. Um engaste perfeito idealmente impede qualquer rotação ou translação da viga em seu ponto de fixação. Na prática, alcançar um engaste 100% rígido é desafiador, mas o projeto deve se esforçar para se aproximar dessa condição ideal.
Um engaste inadequado pode levar a deformações excessivas na viga em balanço, além de gerar tensões indesejadas na estrutura de apoio. Por isso, o detalhamento do nó estrutural entre a viga em balanço e o elemento de apoio é de suma importância e deve ser feito com rigor.
Flecha e Deformação
Devido à sua natureza de apoio único, as vigas em balanço são particularmente suscetíveis à deformação (flecha). A flecha é o deslocamento vertical da viga sob carga. Embora uma certa deformação seja esperada e calculada, deformações excessivas podem comprometer a estética, o desempenho e a segurança da estrutura, levando a fissuras em elementos não estruturais (como alvenarias e revestimentos) e desconforto para os usuários.
O controle da flecha é um critério de projeto fundamental. A norma brasileira ABNT NBR 6118 (Projeto de Estruturas de Concreto – Procedimento) estabelece limites para as deformações em serviço, que devem ser rigorosamente seguidos. Isso geralmente implica em aumentar a altura da viga, a inércia da seção ou utilizar materiais com maior módulo de elasticidade.
Tipos e Classificações de Vigas em Balanço
Embora o princípio básico seja o mesmo, as vigas em balanço podem apresentar variações em sua forma, material e função. Compreender essas classificações é essencial para o projeto e a execução adequados.
Quanto à Forma
- Retangular: A forma mais comum, simples de projetar e executar.
- T-Invertido: Utilizado para aumentar a rigidez e a capacidade de momento fletor, especialmente quando há restrições de altura.
- Vigas Curvas em Balanço: Mais complexas, usadas para efeitos estéticos específicos ou para acompanhar a geometria de outros elementos.
- Vigas Treliçadas em Balanço: Em estruturas metálicas, oferecem leveza e grande capacidade de vencer vãos longos, como em grandes coberturas ou passarelas.

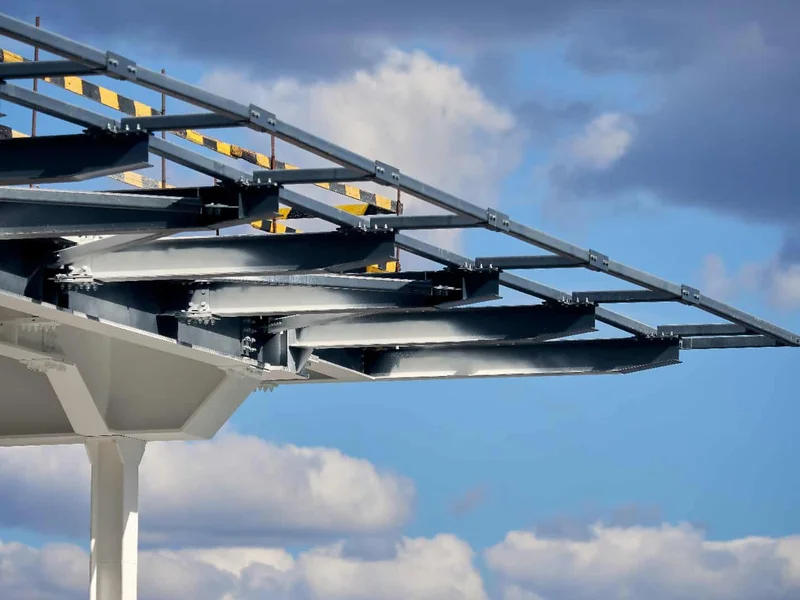

Quanto ao Material
As vigas em balanço podem ser construídas com diversos materiais, cada um com suas próprias características e aplicações:
- Concreto Armado: O material mais comum no Brasil para vigas em balanço. A capacidade de moldar o concreto e posicionar a armadura de forma otimizada o torna ideal para resistir aos momentos fletores negativos.
- Concreto Protendido: Utiliza cabos de aço pré-tensionados para introduzir tensões de compressão no concreto, aumentando significativamente sua resistência à tração e reduzindo a flecha, permitindo vãos maiores e seções mais esbeltas.
- Aço: Vigas metálicas em balanço são comuns em estruturas industriais, pontes e edifícios com grandes vãos ou quando a leveza é um requisito. Perfis laminados ou soldados são usados, com conexões cuidadosamente projetadas.
- Madeira: Embora menos comum para grandes balanços, a madeira laminada colada (MLC) ou madeira maciça pode ser utilizada em balanços menores, especialmente em arquitetura residencial e paisagismo, onde a estética natural é valorizada.
- Materiais Compostos: Materiais como fibra de carbono ou polímeros reforçados com fibra de vidro (PRFV) podem ser usados em aplicações muito específicas que exigem alta resistência e leveza.
Quanto à Função
- Marquises e Beirais: Proteção contra sol e chuva, efeito estético.
- Balcões e Sacadas: Ampliação de área útil, mirantes.
- Escadas em Balanço: Efeito flutuante, leveza visual.
- Lajes em Balanço: Prolongamento de pisos, passarelas.
- Paredes em Balanço: Elementos estruturais ou arquitetônicos que se projetam.
- Coberturas em Balanço: Grandes projeções para abrigar áreas externas.
Vantagens e Desvantagens: Quando Usar e Quando Evitar
A decisão de utilizar uma viga em balanço deve ser cuidadosamente ponderada, considerando suas vantagens inerentes e as desvantagens que podem surgir se não forem devidamente gerenciadas.
